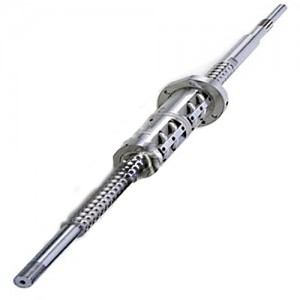

BNFN双螺母外循环丝杆选型

BNFN双螺母外循环丝杆选型

  • 外循环滚珠丝杆-BNFN双螺母外循环丝杆选型

我要询价
  • 产品概述

规格表

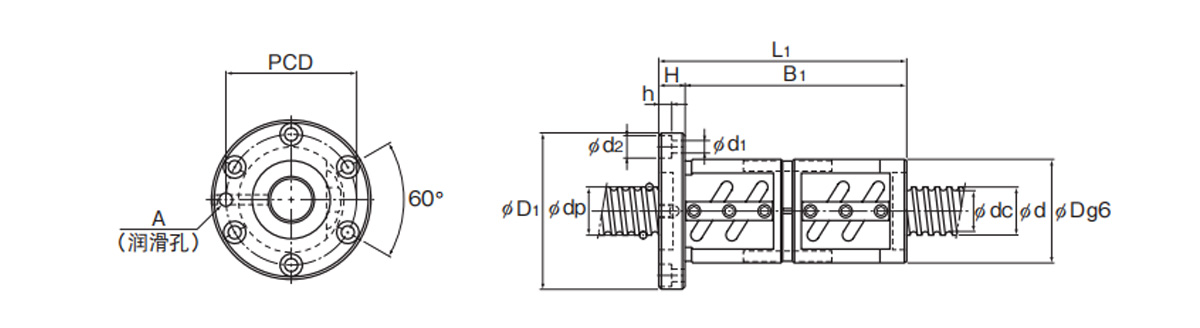

丝杆型号 轴径 导程 珠经 沟槽谷经 珠卷数 动负荷 静负荷 容许载荷 刚性 螺母外径 法兰直径D1 法兰直径D2 全长L1 法兰厚度 螺母宽度B1 螺母宽度B2 螺母宽度B3 螺栓圆周直径 螺栓尺寸 螺母类型 法兰宽度 螺栓尺寸N1 润滑孔 丝杆轴的惯性力矩 螺母重量 丝杆重量 *大转速
BNFN1605V-5 16.0 5.0 16.75 13.2 2×2.5 13.5 27.9 - 640.0 40.0 60.0 - 106.0 10.0 96.0 - - 50.0 4.5×8×4.5 - - - M6 5.05×10-8 0.88 1.37 5000.0
BNFN2805V-7.5 28.0 5.0 28.75 25.2 3×2.5 24.8 73.8 - 1470.0 55.0 85.0 - 134.0 12.0 122.0 - - 69.0 6.6×11×6.5 - - - M6 4.74×10-7 1.88 4.45 3470.0
BNFN2806V-7.5 28.0 6.0 28.75 25.2 3×2.5 24.8 73.8 - 1470.0 55.0 85.0 - 158.0 12.0 149.0 - - 69.0 6.6×11×6.5 - - - M6 4.74×10-7 2.16 4.52 3470.0
BNFN3205V-7.5 32.0 5.0 32.75 29.2 3×2.5 26.2 84.4 - 1640.0 58.0 85.0 - 136.0 12.0 124.0 - - 71.0 6.6×11×6.5 - - - M6 8.08×10-7 1.93 5.89 3050.0
BNFN2810V-2.5 28.0 10.0 29.75 22.4 1×2.5 24.3 49.0 - 560.0 65.0 106.0 - 146.0 18.0 128.0 - - 85.0 11×17.5×11 - - - M6 4.74×10-7 3.41 4.15 4360.0
BNFN3610V-7.5 36.0 10.0 37.75 30.5 3×2.5 71.0 189.8 - 1990.0 75.0 120.0 - 261.0 18.0 243.0 - - 98.0 11×17.5×11 - - - M6 1.29×10-7 6.93 7.1 3440.0
BNFN3616V-5 36.0 16.0 38.0 30.1 2×2.5 58.3 142.9 - 1380.0 78.0 123.0 - 268.0 18.0 250.0 - - 100.0 11×17.5×11 - - - M6 1.29×10-7 7.8 7.99 3420.0
BNFN4016V-5 40.0 16.0 42.0 34.1 2×2.5 61.5 158.8 - 1500.0 84.0 126.0 - 280.0 22.0 258.0 - - 104.0 11×17.5×11 - - - M6 1.97×10-6 9.27 9.09 3090.0
BNFN4510V-7.5 45.0 10.0 46.75 39.5 3×2.5 78.8 237.8 - 2370.0 88.0 132.0 - 261.0 18.0 243.0 - - 110.0 11×17.5×11 - - - Rc1/8 (PT1/8) 3.16×10-6 8.92 11.36 2780.0
BNFN5010V-7.5 50.0 10.0 51.75 44.4 3×2.5 82.5 264.4 - 2580.0 93.0 135.0 - 253.0 18.0 235.0 - - 113.0 11×17.5×11 - - - Rc1/8 (PT1/8) 4.82×10-6 9.19 14.16 2510.0
BNFN5510-2.5 55.0 10.0 56.75 49.5 1×2.5 33.4 97.0 - 970.0 102.0 144.0 - 141.0 18.0 123.0 - - 122.0 11×17.5×11 - - - Rc1/8 (PT1/8) 7.05×10-6 6.54 16.43
BNFN5510-5 55.0 10.0 56.75 49.5 2×2.5 60.7 194.0 - 1890.0 102.0 144.0 - 201.0 18.0 183.0 - - 122.0 11×17.5×11 - - - Rc1/8 (PT1/8) 7.05×10-6 8.88 16.43
BNFN5510-7.5 55.0 10.0 56.75 49.5 3×2.5 85.9 291.1 - 2770.0 102.0 144.0 - 261.0 18.0 243.0 - - 122.0 11×17.5×11 - - - Rc1/8 (PT1/8) 7.05×10-6 11.23 16.43
BNFN5512-2.5 55.0 12.0 57.0 49.2 1×2.5 39.3 108.8 - 990.0 105.0 147.0 - 165.0 18.0 147.0 - - 125.0 11×17.5×11 - - - Rc1/8 (PT1/8) 7.05×10-6 8.07 16.29
BNFN5512-3 55.0 12.0 57.0 49.2 2×1.5 46.0 131.3 - 1180.0 105.0 147.0 - 191.0 18.0 173.0 - - 125.0 11×17.5×11 - - - Rc1/8 (PT1/8) 7.05×10-6 9.17 16.29
BNFN5512-3.5 55.0 12.0 57.0 49.2 1×3.5 52.4 152.9 - 1360.0 105.0 147.0 - 189.0 18.0 171.0 - - 125.0 11×17.5×11 - - - Rc1/8 (PT1/8) 7.05×10-6 9.09 16.29
BNFN5512-5 55.0 12.0 57.0 49.2 2×2.5 71.3 218.5 - 1920.0 105.0 147.0 - 237.0 18.0 219.0 - - 125.0 11×17.5×11 - - - Rc1/8 (PT1/8) 7.05×10-6 11.13 16.29
BNFN5512-7.5 55.0 12.0 57.0 49.2 3×2.5 100.9 327.3 - 2830.0 105.0 147.0 - 309.0 18.0 291.0 - - 125.0 11×17.5×11 - - - Rc1/8 (PT1/8) 7.05×10-6 14.19 16.29
BNFN5516-2.5 55.0 16.0 57.7 47.9 1×2.5 76.1 201.9 - 1310.0 110.0 158.0 - 196.0 25.0 171.0 - - 133.0 14×20×13 - - - Rc1/8 (PT1/8) 7.05×10-6 11.28 15.46
BNFN5516-5 55.0 16.0 57.7 47.9 2×2.5 138.2 402.8 - 2550.0 110.0 158.0 - 292.0 25.0 267.0 - - 133.0 14×20×13 - - - Rc1/8 (PT1/8) 7.05×10-6 15.94 15.46

轴端加工

固定端公称型号 丝杆外径 轴承部轴外径 轴端长度B 轴端长度E 轴端长度F 公制丝杆螺纹 对边宽度 H2型键槽 H3型两侧加工成平面 支撑单元位置
FK型 EK型
FK型 EK型 d A M S J N H G T P R P K1 K2 K3
FK4 EK4 6 4 3 23 5 M4×0.5 7 4 4 4 — — — 2.7 4 1.5 0.5 1.5
FK5 EK5 8 5 4 25 6 M5×0.5 7 5 4 4 — — — 3.7 5 2 0.5 2
FK6 EK6 10※1 6 4 30 8 M6×0.75 8 5 4 4 — — — 3.7 6 3.5 0.5 3.5
FK8 EK8 12 8 6 35 9 M8×1 10 8 5 5 — — — 5.6 7 3.5 0.5 3.5
FK10 EK10 14 10 8 36 15 M10×1 11 10 5 7 2 1.2 11 7.5 11 0.5 -0.5 -0.5
FK10 EK10 15 10 8 36 15 M10×1 11 10 5 7 2 1.2 11 7.5 11 0.5 -0.5 -0.5
FK12 EK12 16 12 10 36 15 M12×1 11 13 6 8 3 1.8 12 9.5 12 0.5 -0.5 -0.5
FK12 EK12 18 12 10 36 15 M12×1 11 13 6 8 3 1.8 12 9.5 12 0.5 -0.5 -0.5
FK15 EK15 20 15 12 49 20 M15×1 13 16 6 9 4 2.5 16 11.3 16 4 2 5
FK15 EK15 25 15 12 49 20 M15×1 13 18 7 10 4 2.5 16 11.3 16 4 2 5
FK20 EK20 28 20 17 64 25 M20×1 17 21 8 11 5 3 21 16 21 1 -3 1
FK20 EK20 30 20 17 64 25 M20×1 17 24 8 12 5 3 21 16 21 1 -3 1
FK20 EK20 32 20 17 64 25 M20×1 17 27 9 13 5 3 21 16 21 1 -3 1
FK25 — 36 25 20 76 30 M25×1.5 20 27 10 13 6 3.5 25 19 25 5 -2 —
FK30 — 40 30 25 72 38 M30×1.5 25 32 10 15 8 4 32 23.5 32 -3 -9 —

固定端公称型号 丝杆外径 轴承部轴外径 轴端规格 公制丝杆螺纹 对边宽度 J2型键槽 J3型两侧加工成平面
BK型 d A B E F M S J N H G T P R P
BK10 14 10 8 39 15 M10×1 16 10 5 7 2 1.2 11 7.5 11
BK10 15 10 8 39 15 M10×1 16 10 5 7 2 1.2 11 7.5 11
BK12 16 12 10 39 15 M12×1 14 13 6 8 3 1.8 12 9.5 12
BK12 18 12 10 39 15 M12×1 14 13 6 8 3 1.8 12 9.5 12
BK15 20 15 12 40 20 M15×1 12 16 6 9 4 2.5 16 11.3 16
BK17 25 17 15 53 23 M17×1 17 18 7 10 5 3 21 14.3 21
BK20 28 20 17 53 25 M20×1 15 21 8 11 5 3 21 16 21
BK20 30 20 17 53 25 M20×1 15 24 8 12 5 3 21 16 21
BK20 32 20 17 53 25 M20×1 15 27 9 13 5 3 21 16 21
BK25 36 25 20 65 30 M25×1.5 18 27 10 13 6 3.5 25 19 25
BK30 40 30 25 72 38 M30×1.5 25 32 10 15 8 4 32 23.5 32
BK35 45 35 30 83 45 M35×1.5 28 36 12 15 8 4 40 28.5 40
BK40 50 40 35 98 50 M40×1.5 35 41 14 19 10 5 45 33 45
BK40 55 40 35 98 50 M40×1.5 35 46 14 20 10 5 45 33 45

支撑端公称型号 丝杆外径 轴承部轴外径 轴端长度E 止动环沟槽
FF型 EF型 BF型 d A E B F G
FF6 EF6 — 8 6 9 5.7 6.8 0.8
— EF8 — 12 6 9 5.7 6.8 0.8
FF10 EF10 BF10 14 8 10 7.6 7.9 0.9
FF10 EF10 BF10 15 8 10 7.6 7.9 0.9
FF12 EF12 BF12 16 10 11 9.6 9.15 1.15
FF12 EF12 BF12 18 10 11 9.6 9.15 1.15
FF15 EF15 BF15 20 15 13 14.3 10.15 1.15
FF15 EF15 BF15 25 15 13 14.3 10.15 1.15
— — BF17 ※ 25 17 16 16.2 13.15 1.15
FF20 EF20 BF20 * 28 20 19（16） 19 15.35（13.35） 1.35
FF20 EF20 BF20 * 30 20 19（16） 19 15.35（13.35） 1.35
FF20 EF20 BF20 * 32 20 19（16） 19 15.35（13.35） 1.35
FF25 — BF25 36 25 20 23.9 16.35 1.35
FF30 — BF30 40 30 21 28.6 17.75 1.75
— — BF35 45 35 22 33 18.75 1.75
— — BF40 50 40 23 38 19.95 1.95
— — BF40 55 40 23 38 19.95 1.95
