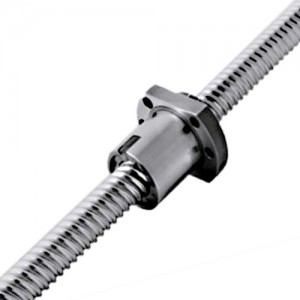

SFY高速端盖循环丝杆选型

SFY高速端盖循环丝杆选型

端盖循环丝杆-SFY高速端盖循环丝杆选型

我要询价

产品概述

规格表

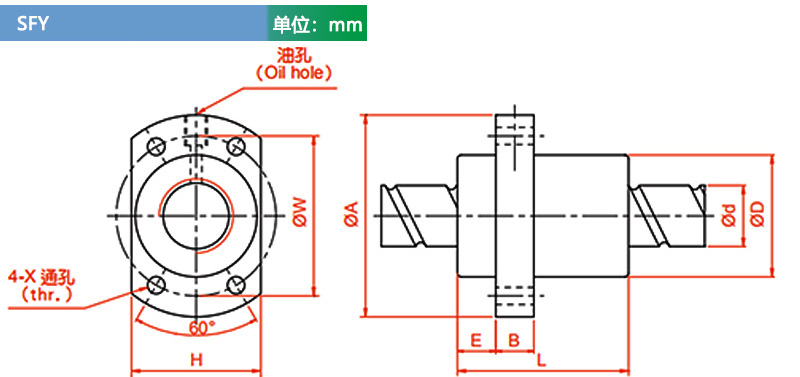

丝杆型号	轴径d0	导程I	滚珠Da	珠卷数n	小外直径D	法兰外径A	椭圆法兰外径H	法兰突出长度E	法兰厚度B	螺母总长L	螺母安装孔中心距W	螺母安装孔通孔X	动额定负荷	静额定负荷	油嘴Q	刚性
SFY01616-3.6	16.0	16.0	2.778	1.8*2	32.0	53.0	34.0		10.0	45.0	42.0	4.5	1073.0	2551.0	M6	31.0
SFY02020-3.6	20.0	20.0	3.175	1.8*2	39.0	62.0	41.0		10.0	52.0	50.0	5.5	1387.0	3515.0	M6	37.0
SFY02525-3.6	25.0	25.0	3.969	1.8*2	47.0	74.0	49.0		12.0	64.0	60.0	6.6	2074.0	5494.0	M6	45.0
SFY03232-3.6	32.0	32.0	4.762	1.8*2	58.0	92.0	60.0		12.0	78.0	74.0	9.0	3021.0	8690.0	M6	58.0
SFY04040-3.6	40.0	40.0	6.35	1.8*2	73.0	114.0	75.0		15.0	99.0	93.0	11.0	4831.0	14062.0	M6	70.0
SFY05050-3.6	50.0	50.0	7.938	1.8*2	90.0	135.0	92.0		20.0	117.0	112.0	14.0	7220.0	21974.0	M6	86.0
SFY01632-1.6	16.0	32.0	2.778	0.8*2	32.0	53.0	34.0		10.0	42.5	42.0	4.5	493.0	1116.0	M6	11.0
SFY02040-1.6	20.0	40.0	3.175	0.8*2	39.0	62.0	41.0		10.0	48.0	50.0	5.5	653.0	1597.0	M6	15.0
SFY02550-1.6	25.0	50.0	3.969	0.8*2	47.0	74.0	49.0		12.0	58.0	60.0	6.6	976.0	2495.0	M6	19.0
SFY03264-1.6	32.0	64.0	4.762	0.8*2	58.0	92.0	60.0		12.0	71.0	74.0	9.0	1374.0	3571.0	M6	22.0
SFY04080-1.6	40.0	80.0	6.35	0.8*2	73.0	114.0	75.0		15.0	90.0	93.0	11.0	2273.0	6387.0	M6	29.0
SFY050100-1.6	50.0	100.0	7.938	0.8*2	90.0	135.0	92.0		20.0	111.0	112.0	14.0	3398.0	9980.0	M6	35.0

轴端加工

适用丝杆外径	TBI丝杆固定端型号规格
	轴承座型号	D1	B	E	F	M	S	J	G	H	倒角			圆角半径		键槽类型H1		键槽类型H2
	轴承座型号	D1	B	E	F	M	S	J	G	H	C1	C2	C3	R1	R2	N	P	R	P
Φ12、Φ14、Φ15	BK-10	10	8	39	15	M10×1	16	10	5	7	0.5	0.5	0.5	0.3	0.6	2×1.2	11	7.5	11
Φ14、Φ15、Φ16、Φ18	BK-12	12	10	39	15	M12×1	14	13	6	8	0.5	0.5	0.5	0.3	0.6	3×1.8	12	9.5	12
Φ18、Φ20	BK-15	15	12	40	20	M15×1	12	16	6	9	0.5	0.5	0.5	0.3	0.6	4×2.5	16	11.3	16
Φ20、Φ25	BK-17	17	15	53	23	M17×1	17	18	7	10	0.5	0.5	0.5	0.3	0.6	5×3.0	21	14.3	21
Φ25、Φ28	BK-20	20	17	53	25	M20×1	15	21	8	11	0.5	0.5	0.5	0.3	0.6	5×3.0	21	16	21
Φ32、Φ36	BK-25	25	20	65	30	M25×1.5	18	27	10	13	0.5	0.7	1.0	0.5	0.6	6×3.5	25	19	25
Φ36、Φ40	BK-30	30	25	72	38	M30×1.5	25	32	10	15	0.5	0.7	1.0	0.5	1.0	8×4.0	32	23.5	32
Φ40、Φ45、Φ50	BK-35	35	30	83	45	M35×1.5	28	36	12	15	0.5	0.7	1.0	0.5	1.0	8×4.0	40	28.5	40
Φ50、Φ55	BK-40	40	35	98	50	M40×1.5	35	41	14	19	0.5	0.7	1.0	0.5	1.0	10×5.0	45	33	45

适用丝杆外径	TBI丝杆支撑端型号规格
	轴承座型号	D1	E	C型环扣
	轴承座型号	D1	E	A	B	C
Φ12、Φ14、Φ15	BF-10	8	10	7.6	0.9	7.9
Φ14、Φ15、Φ16	BF-12	10	11	9.6	1.15	9.15
Φ18、Φ20	BF-15	15	13	14.3	1.15	10.15
Φ20、Φ25	BF-17	17	16	16.2	1.15	13.15
Φ25、Φ28	BF-20	20	16	19.0	1.35	13.35
Φ32、Φ36	BF-25	25	20	23.9	1.35	16.35
Φ36、Φ40	BF-30	30	21	28.6	1.75	17.75
Φ40、Φ45、Φ50	BF-35	35	22	33.0	1.75	18.75
Φ50、Φ55	BF-40	40	23	38.0	1.95	19.95

适用丝杆外径	TBI丝杆固定端型号规格
	轴承座型号	D1	B	E	F	M	S	J	G	H	倒角			圆角半径		键槽类型H1		键槽类型H2		W
	轴承座型号	D1	B	E	F	M	S	J	G	H	C1	C2	C3	R1	R2	N	P	R	P	W
Φ6、Φ8	EK-16	6	4	30	8	M6×0.75	10	5	4	4	0.3	0.3	0.3	0.3	0.6	-	-	3.7	6	1.5
Φ10、Φ12	EK-8	8	6	35	9	M8×1	10	8	5	5	0.3	0.3	0.3	0.3	0.6	-	-	5.6	7	1.5
Φ12、Φ14、Φ15	EK-10	10	8	36	15	M10×1	11	10	5	7	0.5	0.5	0.5	0.3	0.6	2×1.2	11	7.5	11	-0.5
Φ14、Φ15、Φ16	EK-12	12	10	36	15	M12×1	11	13	6	8	0.5	0.5	0.5	0.3	0.6	3×1.8	12	9.5	12	-0.5
Φ18、Φ20	EK-15	15	12	49	20	M15×1	13	16	6	9	0.5	0.5	0.5	0.3	0.6	4×2.5	16	11.3	16	5.0
Φ25、Φ28、Φ30	EK-20	20	17	64	25	M20×1	17	21	8	11	0.5	0.5	0.5	0.5	0.6	5×3.0	21	16	21	1.0
Φ32、Φ36	EK-25	25	20	65	30	M25×1.5	18	27	10	13	0.5	0.7	1.0	0.5	0.6	6×3.5	25	19	25	1.0

适用丝杆外径	TBI丝杆支撑端型号规格
	轴承座型号	D1	E	C型环扣
	轴承座型号	D1	E	A	B	C
Φ6、Φ8	EF-6	6	9	5.7	0.8	6.8
Φ10、Φ12	EF-8	6	9	5.7	0.8	6.8
Φ12、Φ14、Φ15	EF-10	8	10	7.6	0.9	7.9
Φ14、Φ15、Φ16	EF-12	10	11	9.6	1.15	9.15
Φ18、Φ20	EF-15	15	13	14.3	1.15	10.15
Φ25、Φ28	EF-20	20	19	19	1.35	15.35
Φ32、Φ36	EF-25	25	20	23.9	1.35	16.35

适用丝杆外径	TBI丝杆固定端型号规格
	轴承座型号	D1	B	E	F	M	S	J	G	H	倒角			圆角半径		键槽类型H1		键槽类型H2		W1	W2
	轴承座型号	D1	B	E	F	M	S	J	G	H	C1	C2	C3	R1	R2	N	P	R	P	W1	W2
Φ10、Φ12	FK-8	8	6	35	9	M8×1	15	-	-	-	0.5	0.5	0.5	0.3	0.6	-	-	5.6	7	1.5	0.5
Φ12、Φ14、Φ15	FK-10	10	8	36	15	M10×1	11	10	5	7	0.5	0.5	0.5	0.3	0.6	2×1.2	11	7.5	11	0.5	0.5
Φ14、Φ15、Φ16	FK-12	12	10	36	15	M12×1	11	13	6	8	0.5	0.5	0.5	0.3	0.6	3×1.8	12	9.5	12	0.5	0.5
Φ18、Φ20	FK-15	15	12	49	20	M15×1	13	16	6	9	0.5	0.5	0.5	0.3	0.6	4×2.5	16	11.6	16	4	2
Φ25、Φ28	FK-20	20	17	64	25	M20×1	17	21	8	11	0.5	0.5	0.5	0.5	0.6	5×3.0	21	16	21	1	-3
Φ32、Φ36	FK-25	25	20	76	30	M25×1.5	20	27	10	13	0.5	0.5	0.5	0.5	0.6	6×3.5	25	19	25	5	-2
Φ40、Φ50	FK-30	30	25	72	38	M30×1.5	25	32	10	15	0.5	0.5	0.5	0.5	0.6	8×4	32	23.5	32	-3	-6

适用丝杆外径	TBI丝杆支撑端型号规格
	轴承座型号	D1	E	C型环扣
	轴承座型号	D1	E	A	B	C
Φ10、Φ12	FF-6	6	9	5.7	0.8	6.8
Φ12、Φ14、Φ15	FF-10	8	10	7.6	0.9	7.9
Φ14、Φ15、Φ16	FF-12	10	11	9.6	1.15	9.15
Φ18、Φ20	EF-15	15	13	14.3	1.15	10.15
Φ25、Φ28	EF-20	20	19	19	1.35	15.35
Φ32、Φ36	EF-25	25	20	23.9	1.35	16.35
Φ40、Φ50	EF-30	30	21	28.6	1.75	17.75
