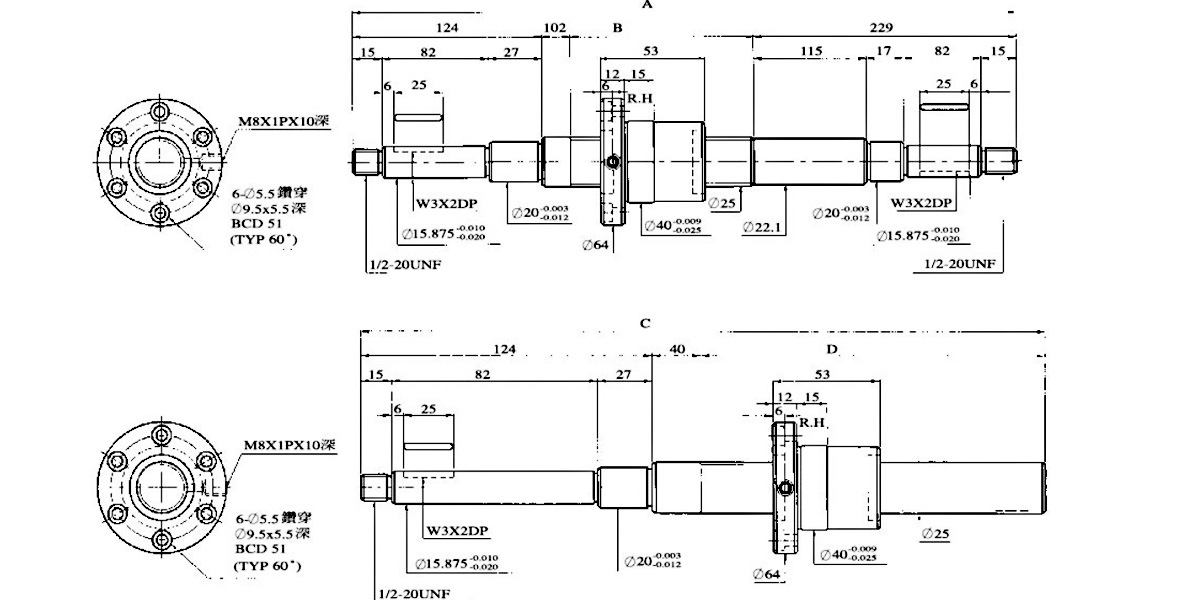

| 外径 | 导程 | 旋向 | 珠径 | 珠卷数 | 预压力 | 预压量 | 动负荷 | 静负荷 | 精度等级L | X轴丝杆 | Y轴丝杆 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 工作台尺寸 | A | B | 编号 | 工作台尺寸 | C | D | 编号 | ||||||||||
| 25 | 5:5.08(5TPI) | X;右 y左 | 3.175 | 4 | 125kgf:2801bs | 4kg-cm:3.5in-lb | 1320kgf:29701bs | 4100kgf:92251bs | 0.012/e300:,0005/ft | 42 | 1326 | 871 | B2505X-42 | 12 | 592 | 428 | B2505Y-12 |
| 25 | 5:5.08(5TPI) | X;右 y左 | 3.175 | 4 | 125kgf:2801bs | 4kg-cm:3.5in-lb | 1320kgf:29701bs | 4100kgf:92251bs | 0.012/e300:,0005/ft | 48 | 1478 | 1023 | B2505X-48 | 16 | 694 | 530 | B2505Y-16 |
| 25 | 5:5.08(5TPI) | X;右 y左 | 3.175 | 4 | 125kgf:2801bs | 4kg-cm:3.5in-lb | 1320kgf:29701bs | 4100kgf:92251bs | 0.012/e300:,0005/ft | 50 | 1630 | 1175 | B2505X-50 | - | - | - | - |
| 32 | 5:5.08(5TPI) | X:右 Y:左 | 3.175 | 2.5x2 | 125kgf:2801bs | 4kg-cm:3.5in-lb | 2345kgf:52701bs | 6230kgf:140001bs | 0.012/e300:.0005/ft | 42 | 1326 | 871 | B3205X-42 | 12 | 592 | 428 | B3205Y-12 |
| 32 | 5:5.08(5TPI) | X:右 Y:左 | 3.175 | 2.5x2 | 125kgf:2801bs | 4kg-cm:3.5in-lb | 2345kgf:52701bs | 6230kgf:140001bs | 0.012/e300:.0005/ft | 48 | 1478 | 1023 | B3205X-48 | 16 | 694 | 530 | B3205Y-16 |
| 32 | 5:5.08(5TPI) | X:右 Y:左 | 3.175 | 2.5x2 | 125kgf:2801bs | 4kg-cm:3.5in-lb | 2345kgf:52701bs | 6230kgf:140001bs | 0.012/e300:.0005/ft | 50 | 1630 | 1175 | B3205X-50 | - | - | - | - |
