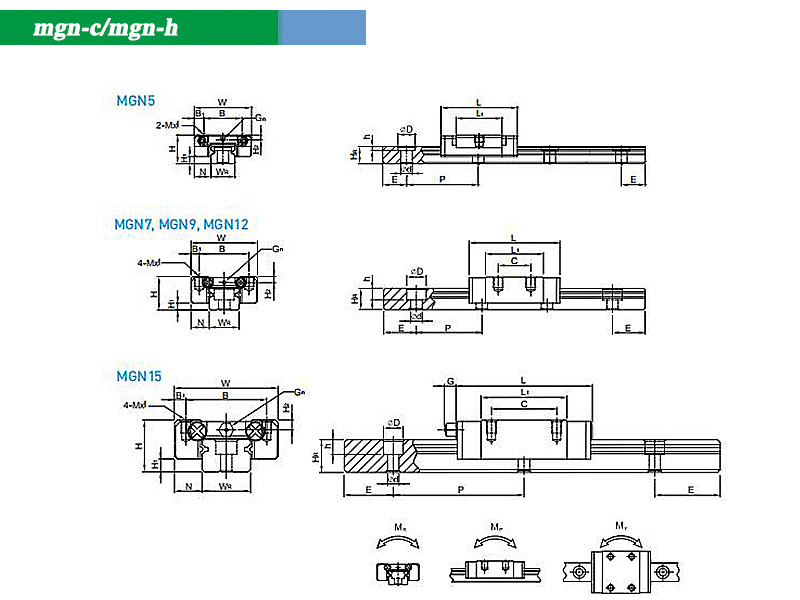

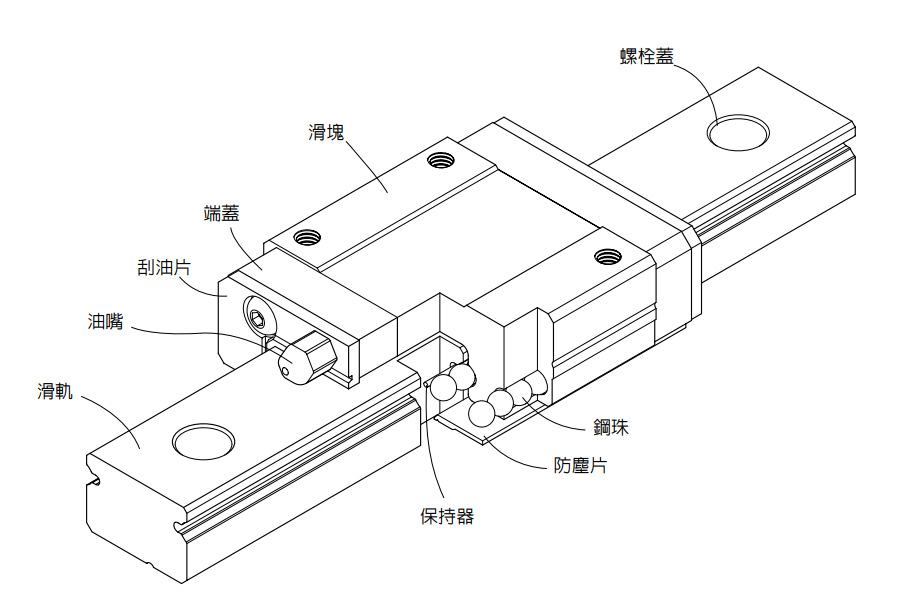

• 滚动循环系统：HIWIN滑块、导轨、端ZE盖、钢珠、保持器（公称型号“3”规格除外）
• 润滑系统：NGN15端盖侧附有油嘴，提供客户注油，而MGN7、9、12则于端盖侧预留注油孔，可将油或油脂打入滑块内部以润滑
• 防尘系统：刮油片(3规格选配)、防尘片(9、12、15规格选配)、螺栓盖(12、15规格)

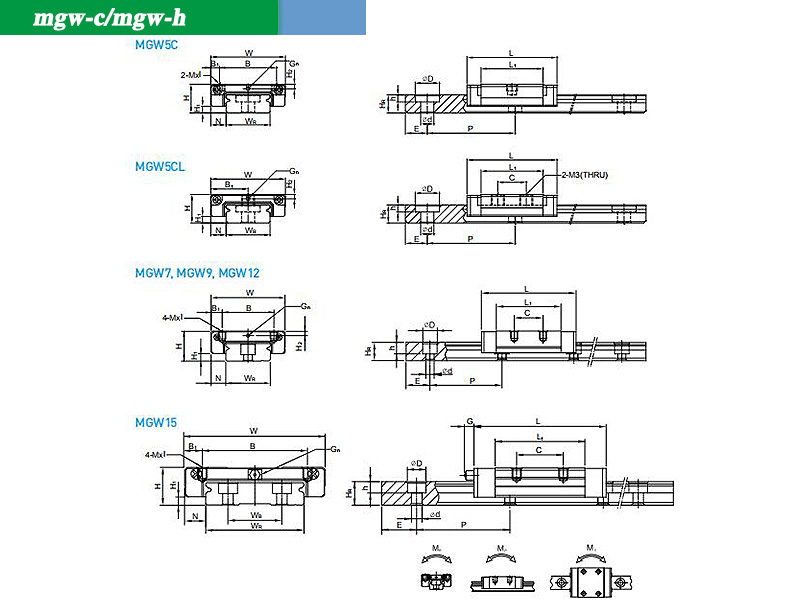

MGW宽幅微型导轨本体结构

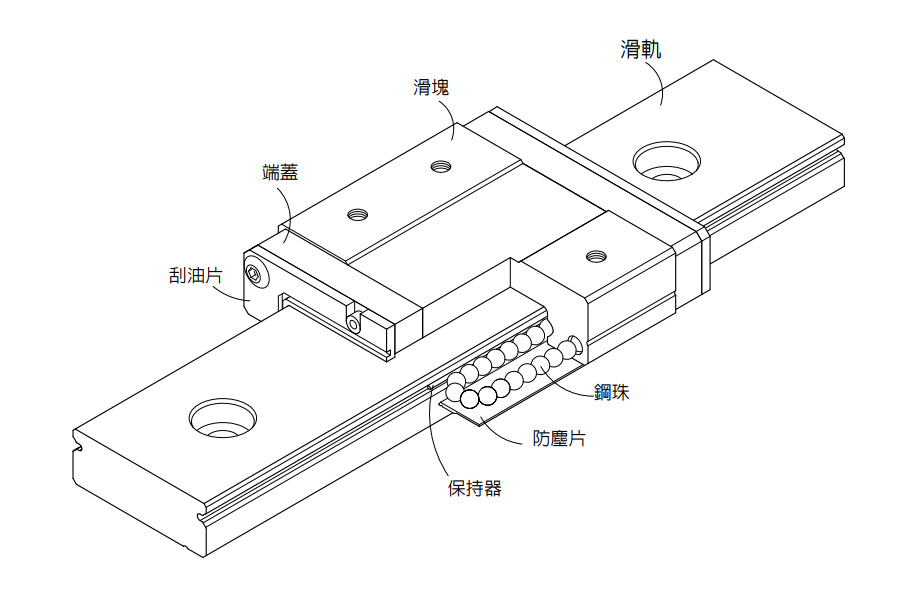

• 滚动循环系统：滑块、导轨、端盖、钢珠、保持器
• 润滑系统：MGW14、MGW15端盖附有油嘴，提供可hi注油，而MGW3、7、9、12则于端盖侧预留注油孔，可将油或油脂打入滑块内部以润滑。
• 防尘系统：刮油片、防尘片(9,12,14,15规格选配)、螺栓盖(12,14,15规格)。

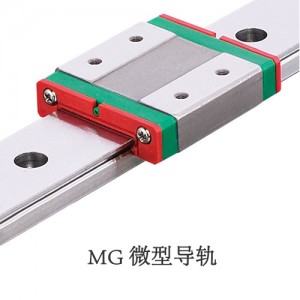

MG微型导轨滑块特点

1. 体积小、轻量化，滑块主体的一部分采用了树脂材料，重量减少约20%。
2. 加宽微型导轨的设计大幅度提升力矩负荷能力，可单轴使用
3. 采用歌德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性
4. 滑块装有微小型保持钢丝（保持器），在精度要求下具备互换性
5. 模组化的回流系统设计

MG系列微型导轨型号规格说明

• MGN/MGW

  MG系列：微型导轨滑块
  适合半导体制造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置等

• 3
  • 公称型号：
  • 3，5，7，9，12，14，15
• C
  • 负荷型式：
  • C：标准型
  • H：加长型
• E
  • E：滑块特殊加工
  • 无记号：滑块无特殊加工
• 2
  • 单支上银直线导轨组装的滑块数

• R1600
  • 导轨长度（单位：mm）

• E
  • E：导轨特殊加工
  • 无记号：导轨无特殊加工
• ZA
  • 预压力：预压力是预先给与钢珠负荷力，亦即加大钢珠直径，利用钢珠与珠道之间负向间隙给与预压，此举能提高直线导轨的刚性及消除间隙；提高预压力可增加直线导轨刚性。MGN/MGW系列提供普通间隙、无预压、轻预压三种预压力。

  • 预压等级	标记	预压力	适用精度
    普通间隙	ZF	精密间隙4~10µm	C
    无预压	Z0	0	C~P
    轻预压	Z1	0.02C	C~P

  • 不同的预压力呈现不一样的滑块刚性，下表为各个尺寸的滑块刚性值

    负荷型式	系列/尺寸	不同预压的刚性值(N/µm)		系列/尺寸	不同预压的刚性值(N/µm)
    		ZO	Z1		ZO	Z1
    标准型	MGN5C-O	20	61	MGW7C	32	85
    	MGN7C	26	73	MGW7C	44	112
    	MGN9C	38	102	MGW9C	62	140
    	MGN12C	44	105	MGW12C	72	148
    	MGN15C	58	126	MGW15C	85	154
    加长型	MGN5H-O	26	79	-	-	-
    	MGN7H	42	122	MGW7H	64	168
    	MGN9H	56	153	MGW9H	81	190
    	MGN12H	70	175	MGW12H	102	217
    	MGN15H	89	202	MGW15H	122	235

• P
  • 精度：MG直线导轨的精度，分为普通（C），高（H），精密（P）

  • 精度等级	普通(C)	高级(H)	精密(P)
    高度H的容许尺寸误差	±0.04	±0.02	±0.01
    高度N的容许尺寸误差	±0.04	±0.025	±0.015
    成对高度H的相互误差	0.03	0.015	0.007
    成对高度N的相互误差	0.03	0.02	0.01

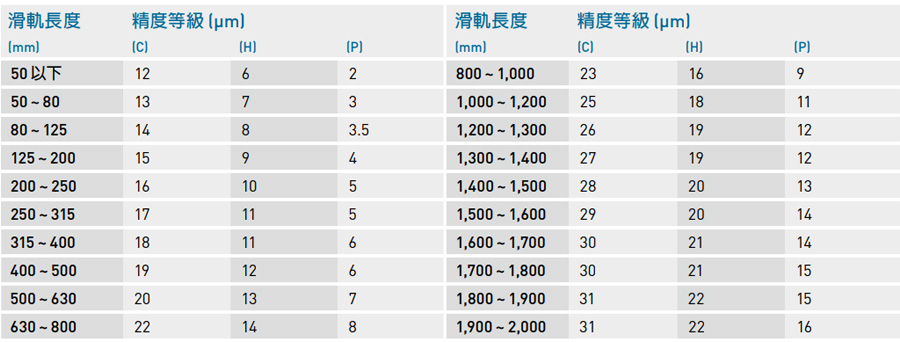

    滑块C面对导轨A面的行走平行度
    滑块D面对导轨B面的行走平行度

• ||
  • 单轴导轨数目
  • 注：单轴导轨数目若使用一支直线导轨则不写，两支标记为||，三支标记为|||，以此类推。
• SS/U/RC/-O
  • -0:外回流模组，MG5仅有外回流模组设计，MG3和MGW14无外回流设计模组，其它规格可自由选配。

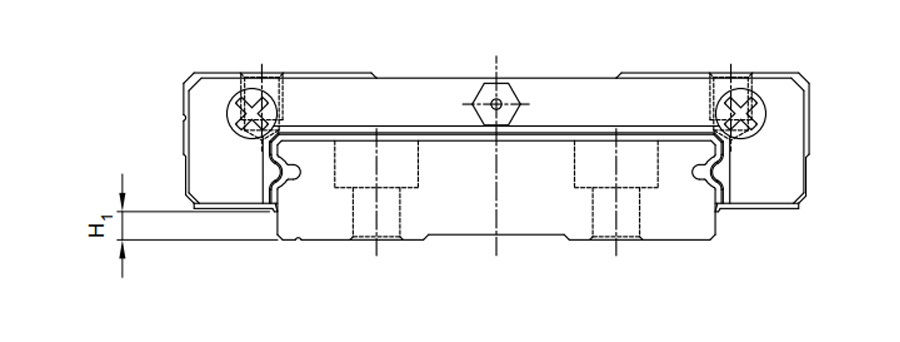

  • 防尘配件：刮油片安装于滑块两端，以阻隔粉尘或者杂质进入滑块内而影响微型导轨寿命及其寿命。除MGN3为选配，客户若需要选用刮油片，可在型号后面+SS代码，其它规格皆为标准防尘配件。防尘片是装在滑块底部，以防止粉尘或者杂质从滑块底部间隙进入滑块内部，客户若要选用防尘片，可在型号后面+U代码。规格3、5、7滑块至底部乘靠面间隙(H1)很小，并不提供加装防尘片，然9、12、14、15提供防尘片选用。客户在选用防尘片时候，需要注意滑块间隙(H1)变小，当有侧边承靠面使用时，侧边承靠面的高度，不可大于间隙值，以避免滑块在运行时候，干涉到侧面承靠面。



    型号	防尘片	间隙H1（mm）	型号	防尘片	间隙H1(mm)
    MGN3	-	-	MGW3	-	-
    MGN7	-	-	MGW7	-	-
    MGN9	✔	1	MGW9	✔	1.9
    MGN12	✔	2	MGW12	✔	2.4
    -	-	-	MGW14	✔	2.4
    MGN15	✔	3	MGW15	✔	2.4
    MGN5-O	-	-	MGW5-O	-	-
    MGN7-O	-	-	MGW7-O	-	-
    MGN9-O	✔	1.2	MGW9-O	✔	1.95
    MGN12-O	✔	2	MGW12-O	✔	2.45
    MGN15-O	✔	3	MGW15-O	✔	2.45

  • E2：E2自润式直线导轨配件，在端盖与刮油片之间带有润滑机构，HIWIN滑块*外端备有可拆换式油箱，其构造如下图所示。借由可拆换油箱提供润滑油至润滑机构，由润滑机构润滑导轨珠槽。
    油箱内含有导油元件，其特定的立体状使HIWIN滑块在任意摆置或油量较少时均能接触到润滑油，而将油箱内的润滑油彻底吸出使用。



    E2自润式特点

    1. 节省成本：无需润滑管路系统与设备及减少油品成本
    2. 使用温度：-10°C至50°C，超出此范围请我司区域负责人联系。
    3. 清洁环保：无油品外漏污染与强制润滑时油品外贱之滤，适合对清洁度要求较高的环境保护使用
    4. 维护容易且长期使用：对正常使用者而言，在一般寿命内几乎不需任何维护工作。
    5. 使用安装灵活:滑块任意摆向均能正常润滑，无需安装方向限制
    6. 拆卸方便：卡式油箱设计，可以在机台上轻易拆换，进一步延长寿命
    7. 可选用相应的润滑油：可拆换式油箱可依据上银直线导轨使用环境的不同装置适用的润滑油
    8. 特殊环境使用：如粉尘环境、暴露在恶劣天气环境和用水环境等，配合HIWIN滑块封入油脂使用可达到更佳的润滑效果。
    9. 选用标记：在选用型号规格后面加注/E2,例如：MGN12C2R1600ZAP||+ZZ/E2.
    10. 备注：E2自润式配件在出厂时已经装入黏度等级为ISO VG680的润滑油，此润滑油是以合成碳氢(PAO)为基础油的全合成润滑油，此润滑油抗腐蚀防锈，高粘度指数，在极高或极低温度操作环境均有*的性能。

  • SE金属端盖配件：全部配件采用金属件。（若油需要刮油片亦可以选用耐高温橡胶材质），可耐高温，其耐热温度达到150°C。可用在扩散炉、焊接机等半导体设备，热处理设备、真空环境用途（无橡胶、橡胶制品的气体释出）。



    SE型式金属端盖直线导轨选用时，在型号规格后面加注/SE，例如：MGN12C2R1600ZAP|| + /SE

  • RC直线导轨强化型螺栓盖：是导轨配件，RC螺栓盖为两件式组合，结合一硬质塑胶主体和一软质O型环。硬质塑胶主体是使用具有出色的耐油性和耐磨耗性的特殊合成树脂制成，软质O型环具有出色的耐油性和具有极佳弹性的合成橡胶制成的，RC螺栓盖构造图如下所示：

    SE型式金属端盖直线导轨选用时，在型号规格后面加注/SE，例如：MGN12C2R1600ZAP|| + /RC 单出导轨型号加注RC 例如：MGNR12R16000P+RC
