SFNI强化防尘型系列丝杆选型

SFNI强化防尘型系列丝杆选型

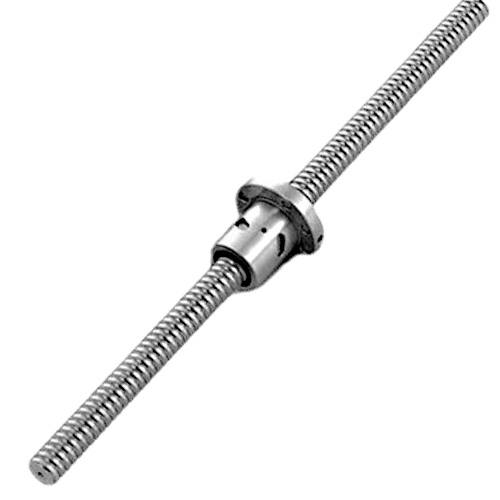

内循环滚珠丝杆-SFNI强化防尘型系列丝杆选型

我要询价

产品概述

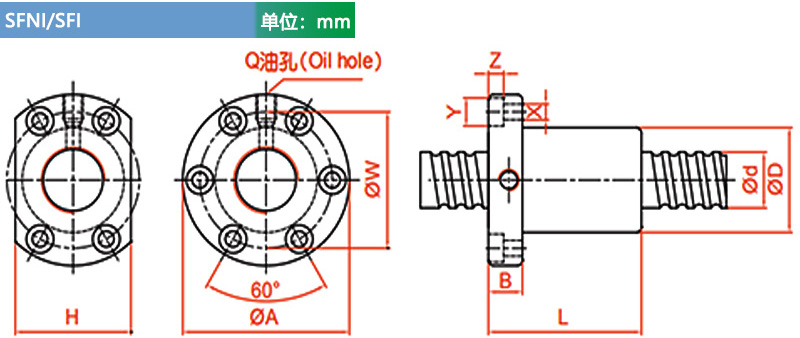

规格表

丝杆型号	轴径d0	导程I	滚珠Da	珠卷数n	小外直径D	法兰外径A	椭圆法兰外径H	法兰突出长度E	法兰厚度B	螺母总长L	螺母安装孔中心距W	螺母安装孔通孔X	动额定负荷	静额定负荷	油嘴Q	刚性
SFNI01605-4	16.0	5.0	3.175	1*4	30.0	49.0	34.0		10.0	45.0	39.0	4.5	1380.0	3052.0	M6	33.0
SFNI01610-3	16.0	10.0	3.175	1*3	34.0	58.0	34.0		10.0	57.0	45.0	5.5	1103.0	2401.0	M6	27.0
SFNI02005-4	20.0	5.0	3.175	1*4	34.0	57.0	40.0		11.0	51.0	45.0	5.5	1551.0	3875.0	M6	39.0
SFNI02505-4	25.0	5.0	3.175	1*4	40.0	63.0	46.0		11.0	51.0	51.0	5.5	1724.0	4904.0	M8	45.0
SFNI02510-4	25.0	10.0	4.762	1*4	46.0	72.0	52.0		12.0	80.0	58.0	6.5	2954.0	7295.0	M6	51.0
SFNI03205-4	32.0	5.0	3.175	1*4	46.0	72.0	52.0		12.0	52.0	58.0	6.5	1922.0	6343.0	M8	52.0
SFNI03210-4	32.0	10.0	6.35	1*4	54.0	88.0	62.0		15.0	85.0	70.0	9.0	4805.0	12208.0	M8	62.0
SFNI04005-4	40.0	5.0	3.175	1*4	56.0	90.0	64.0		15.0	55.0	72.0	9.0	2110.0	7988.0	M8	59.0
SFNI04010-4	40.0	10.0	6.35	1*4	62.0	104.0	70.0		18.0	88.0	82.0	11.0	5399.0	15500.0	M8	72.0
SFNI05010-4	50.0	10.0	6.35	1*4	72.0	114.0	82.0		18.0	88.0	92.0	11.0	6004.0	19614.0	M8	83.0
SFNI06310-4	63.0	10.0	6.35	1*4	85.0	131.0	95.0		22.0	93.0	107.0	14.0	6719.0	25358.0	M8	95.0
SFNI08010-4	80.0	10.0	6.35	1*4	105.0	150.0	115.0		22.0	93.0	127.0	14.0	7346.0	31953.0	M8	109.0
SFI1604-4	16.0	4.0	2.381	1*4	30.0	49.0	34.0		10.0	45.0	39.0	4.5	973.0	2406.0	M6	32.0
SFIO2004-4	20.0	4.0	2.381	1*4	34.0	57.0	40.0		11.0	46.0	45.0	5.5	1066.0	2987.0	M6	37.0
SFIO205T-4	20.0	5.08	3.175	1*4	34.0	57.0	40.0		11.0	51.0	45.0	5.5	1550.0	3875.0	M6	39.0
SFIO2504-4	25.0	4.0	2.381	1*4	40.0	63.0	46.0		11.0	46.0	51.0	5.5	1180.0	3795.0	M6	43.0
SFIO255T-4	25.0	5.08	3.175	1*4	40.0	63.0	46.0		11.0	51.0	51.0	5.5	1724.0	4903.0	M8	45.0
SFIO3204-4	32.0	4.0	4.0	1*4	46.0	72.0	52.0		12.0	47.0	58.0	6.5	1296.0	4838.0	M6	49.0

轴端加工

适用丝杆外径	TBI丝杆固定端型号规格
	轴承座型号	D1	B	E	F	M	S	J	G	H	倒角			圆角半径		键槽类型H1		键槽类型H2
	轴承座型号	D1	B	E	F	M	S	J	G	H	C1	C2	C3	R1	R2	N	P	R	P
Φ12、Φ14、Φ15	BK-10	10	8	39	15	M10×1	16	10	5	7	0.5	0.5	0.5	0.3	0.6	2×1.2	11	7.5	11
Φ14、Φ15、Φ16、Φ18	BK-12	12	10	39	15	M12×1	14	13	6	8	0.5	0.5	0.5	0.3	0.6	3×1.8	12	9.5	12
Φ18、Φ20	BK-15	15	12	40	20	M15×1	12	16	6	9	0.5	0.5	0.5	0.3	0.6	4×2.5	16	11.3	16
Φ20、Φ25	BK-17	17	15	53	23	M17×1	17	18	7	10	0.5	0.5	0.5	0.3	0.6	5×3.0	21	14.3	21
Φ25、Φ28	BK-20	20	17	53	25	M20×1	15	21	8	11	0.5	0.5	0.5	0.3	0.6	5×3.0	21	16	21
Φ32、Φ36	BK-25	25	20	65	30	M25×1.5	18	27	10	13	0.5	0.7	1.0	0.5	0.6	6×3.5	25	19	25
Φ36、Φ40	BK-30	30	25	72	38	M30×1.5	25	32	10	15	0.5	0.7	1.0	0.5	1.0	8×4.0	32	23.5	32
Φ40、Φ45、Φ50	BK-35	35	30	83	45	M35×1.5	28	36	12	15	0.5	0.7	1.0	0.5	1.0	8×4.0	40	28.5	40
Φ50、Φ55	BK-40	40	35	98	50	M40×1.5	35	41	14	19	0.5	0.7	1.0	0.5	1.0	10×5.0	45	33	45

适用丝杆外径	TBI丝杆支撑端型号规格
	轴承座型号	D1	E	C型环扣
	轴承座型号	D1	E	A	B	C
Φ12、Φ14、Φ15	BF-10	8	10	7.6	0.9	7.9
Φ14、Φ15、Φ16	BF-12	10	11	9.6	1.15	9.15
Φ18、Φ20	BF-15	15	13	14.3	1.15	10.15
Φ20、Φ25	BF-17	17	16	16.2	1.15	13.15
Φ25、Φ28	BF-20	20	16	19.0	1.35	13.35
Φ32、Φ36	BF-25	25	20	23.9	1.35	16.35
Φ36、Φ40	BF-30	30	21	28.6	1.75	17.75
Φ40、Φ45、Φ50	BF-35	35	22	33.0	1.75	18.75
Φ50、Φ55	BF-40	40	23	38.0	1.95	19.95

适用丝杆外径	TBI丝杆固定端型号规格
	轴承座型号	D1	B	E	F	M	S	J	G	H	倒角			圆角半径		键槽类型H1		键槽类型H2		W
	轴承座型号	D1	B	E	F	M	S	J	G	H	C1	C2	C3	R1	R2	N	P	R	P	W
Φ6、Φ8	EK-16	6	4	30	8	M6×0.75	10	5	4	4	0.3	0.3	0.3	0.3	0.6	-	-	3.7	6	1.5
Φ10、Φ12	EK-8	8	6	35	9	M8×1	10	8	5	5	0.3	0.3	0.3	0.3	0.6	-	-	5.6	7	1.5
Φ12、Φ14、Φ15	EK-10	10	8	36	15	M10×1	11	10	5	7	0.5	0.5	0.5	0.3	0.6	2×1.2	11	7.5	11	-0.5
Φ14、Φ15、Φ16	EK-12	12	10	36	15	M12×1	11	13	6	8	0.5	0.5	0.5	0.3	0.6	3×1.8	12	9.5	12	-0.5
Φ18、Φ20	EK-15	15	12	49	20	M15×1	13	16	6	9	0.5	0.5	0.5	0.3	0.6	4×2.5	16	11.3	16	5.0
Φ25、Φ28、Φ30	EK-20	20	17	64	25	M20×1	17	21	8	11	0.5	0.5	0.5	0.5	0.6	5×3.0	21	16	21	1.0
Φ32、Φ36	EK-25	25	20	65	30	M25×1.5	18	27	10	13	0.5	0.7	1.0	0.5	0.6	6×3.5	25	19	25	1.0

适用丝杆外径	TBI丝杆支撑端型号规格
	轴承座型号	D1	E	C型环扣
	轴承座型号	D1	E	A	B	C
Φ6、Φ8	EF-6	6	9	5.7	0.8	6.8
Φ10、Φ12	EF-8	6	9	5.7	0.8	6.8
Φ12、Φ14、Φ15	EF-10	8	10	7.6	0.9	7.9
Φ14、Φ15、Φ16	EF-12	10	11	9.6	1.15	9.15
Φ18、Φ20	EF-15	15	13	14.3	1.15	10.15
Φ25、Φ28	EF-20	20	19	19	1.35	15.35
Φ32、Φ36	EF-25	25	20	23.9	1.35	16.35

适用丝杆外径	TBI丝杆固定端型号规格
	轴承座型号	D1	B	E	F	M	S	J	G	H	倒角			圆角半径		键槽类型H1		键槽类型H2		W1	W2
	轴承座型号	D1	B	E	F	M	S	J	G	H	C1	C2	C3	R1	R2	N	P	R	P	W1	W2
Φ10、Φ12	FK-8	8	6	35	9	M8×1	15	-	-	-	0.5	0.5	0.5	0.3	0.6	-	-	5.6	7	1.5	0.5
Φ12、Φ14、Φ15	FK-10	10	8	36	15	M10×1	11	10	5	7	0.5	0.5	0.5	0.3	0.6	2×1.2	11	7.5	11	0.5	0.5
Φ14、Φ15、Φ16	FK-12	12	10	36	15	M12×1	11	13	6	8	0.5	0.5	0.5	0.3	0.6	3×1.8	12	9.5	12	0.5	0.5
Φ18、Φ20	FK-15	15	12	49	20	M15×1	13	16	6	9	0.5	0.5	0.5	0.3	0.6	4×2.5	16	11.6	16	4	2
Φ25、Φ28	FK-20	20	17	64	25	M20×1	17	21	8	11	0.5	0.5	0.5	0.5	0.6	5×3.0	21	16	21	1	-3
Φ32、Φ36	FK-25	25	20	76	30	M25×1.5	20	27	10	13	0.5	0.5	0.5	0.5	0.6	6×3.5	25	19	25	5	-2
Φ40、Φ50	FK-30	30	25	72	38	M30×1.5	25	32	10	15	0.5	0.5	0.5	0.5	0.6	8×4	32	23.5	32	-3	-6

适用丝杆外径	TBI丝杆支撑端型号规格
	轴承座型号	D1	E	C型环扣
	轴承座型号	D1	E	A	B	C
Φ10、Φ12	FF-6	6	9	5.7	0.8	6.8
Φ12、Φ14、Φ15	FF-10	8	10	7.6	0.9	7.9
Φ14、Φ15、Φ16	FF-12	10	11	9.6	1.15	9.15
Φ18、Φ20	EF-15	15	13	14.3	1.15	10.15
Φ25、Φ28	EF-20	20	19	19	1.35	15.35
Φ32、Φ36	EF-25	25	20	23.9	1.35	16.35
Φ40、Φ50	EF-30	30	21	28.6	1.75	17.75
