DK小型的螺母滚珠丝杆选型

DK小型的螺母滚珠丝杆选型

内循环滚珠丝杆-DK小型的螺母滚珠丝杆选型

我要询价

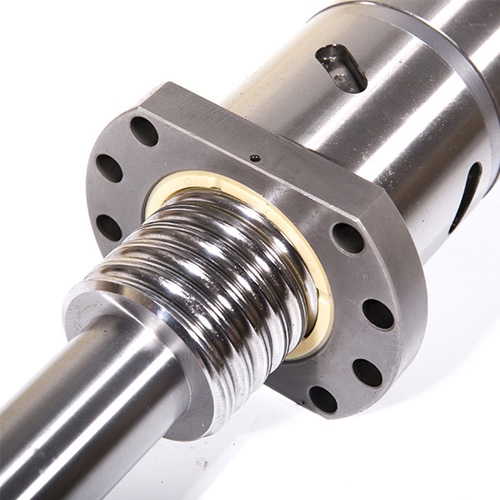

产品概述

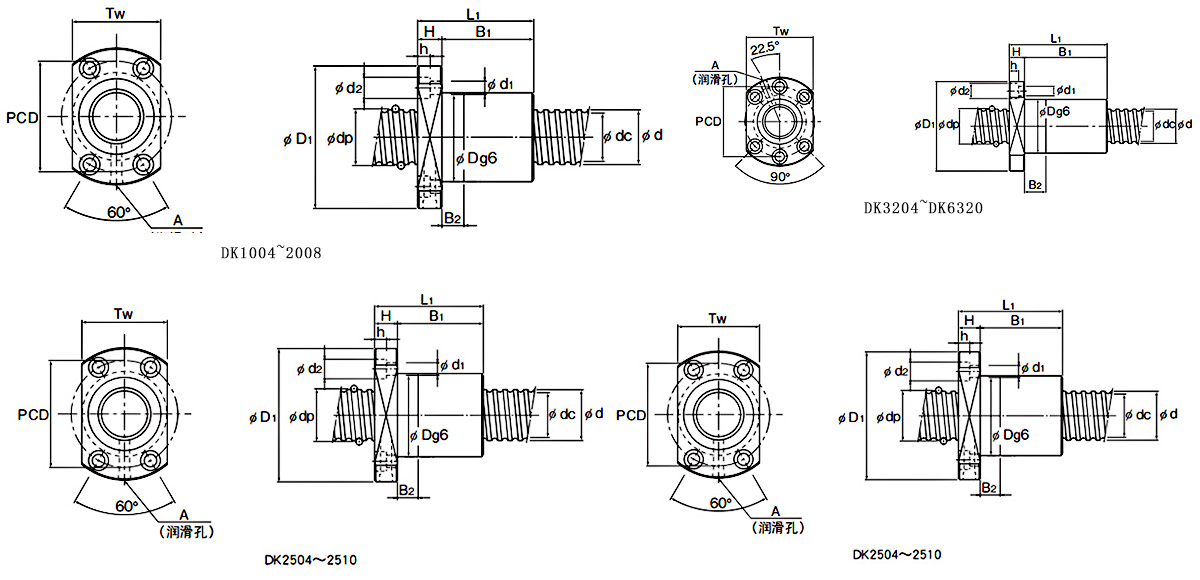

规格表

丝杆型号	轴径	导程	珠经	沟槽谷经	珠卷数	动负荷	静负荷	容许载荷	刚性	螺母外径	法兰直径D1	法兰直径D2	全长L1	法兰厚度	螺母宽度B1	螺母宽度B2	螺母宽度B3	螺栓圆周直径	螺栓尺寸	螺母类型	法兰宽度	螺栓尺寸N1	润滑孔	丝杆轴的惯性力矩	螺母重量	丝杆重量	*大转速
DK1404-4	14.0	4.0	14.5	11.8	4×1	5.4	10.2	-	180.0	26.0	45.0	-	48.0	10.0	38.0	10	-	35.0	4.5×8×4.5	-		-	M6	2.96×10-8	0.2	1.0
DK1404-6	14.0	4.0	14.5	11.8	6×1	7.7	15.4	-	270.0	26.0	45.0	-	60.0	10.0	50.0	10	-	35.0	4.5×8×4.5	-		-	M6	2.96×10-8	0.23	1.0
DK1605-3	16.0	5.0	16.75	13.1	3×1	7.4	13.0	-	160.0	30.0	49.0	-	45.0	10.0	35.0	10	-	39.0	4.5×8×4.5	-		-	M6	5.05×10-8	0.24	1.25
DK1605-4	16.0	5.0	16.75	13.1	4×1	9.5	17.4	-	210.0	30.0	49.0	-	50.0	10.0	40.0	10	-	39.0	4.5×8×4.5	-		-	M6	5.05×10-8	0.26	1.25
DK2004-3	20.0	4.0	20.5	17.8	3×1	5.2	11.6	-	190.0	32.0	56.0	-	42.0	11.0	31.0	10	-	44.0	5.5×9.5×5.5	-		-	M6	1.23×10-7	0.26	2.18
DK2004-4	20.0	4.0	20.5	17.8	4×1	6.6	15.5	-	250.0	32.0	56.0	-	46.0	11.0	35.0	10	-	44.0	5.5×9.5×5.5	-		-	M6	1.23×10-7	0.27	2.18
DK2005-3	20.0	5.0	20.75	17.1	3×1	8.5	17.3	-	200.0	34.0	58.0	-	46.0	11.0	35.0	10	-	46.0	5.5×9.5×5.5	-		-	M6	1.23×10-7	0.31	2.06
DK2005-4	20.0	5.0	20.75	17.1	4×1	11.0	23.1	-	260.0	34.0	58.0	-	51.0	11.0	40.0	10	-	46.0	5.5×9.5×5.5	-		-	M6	1.23×10-7	0.34	2.06
DK2006-3	20.0	6.0	21.0	16.4	3×1	11.4	21.5	-	410.0	35.0	58.0	-	52.0	11.0	41.0	10	-	46.0	5.5×9.5×5.5	-		-	M6	1.23×10-7	0.36	1.93
DK2006-4	20.0	6.0	21.0	16.4	4×1	14.6	28.6	-	540.0	35.0	58.0	-	59.0	11.0	48.0	10	-	46.0	5.5×9.5×5.5	-		-	M6	1.23×10-7	0.39	1.93
DK2008-4	20.0	8.0	21.0	16.4	4×1	14.6	28.8	-	270.0	35.0	58.0	-	69.0	11.0	58.0	15	-	46.0	5.5×9.5×5.5	-		-	M6	1.23×10-7	0.45	2.06
DK2504-3	25.0	4.0	25.5	22.8	3×1	5.7	15.0	-	230.0	38.0	63.0	-	43.0	11.0	32.0	10	-	51.0	5.5×9.5×5.5	-		-	M6	3.01×10-7	0.33	3.5
DK2504-4	25.0	4.0	25.5	22.8	4×1	7.4	19.9	-	310.0	38.0	63.0	-	47.0	11.0	36.0	10	-	51.0	5.5×9.5×5.5	-		-	M6	3.01×10-7	0.35	3.5
DK2505-3	25.0	5.0	25.75	22.1	3×1	9.7	22.6	-	250.0	40.0	63.0	-	46.0	11.0	35.0	10	-	51.0	5.5×9.5×5.5	-		-	M6	3.01×10-7	0.38	3.35
DK2505-4	25.0	5.0	25.75	22.1	4×1	12.4	30.3	-	320.0	40.0	63.0	-	51.0	11.0	40.0	10	-	51.0	5.5×9.5×5.5	-		-	M6	3.01×10-7	0.41	3.35
DK2506-3	25.0	6.0	26.0	21.4	3×1	12.8	27.0	-	250.0	40.0	63.0	-	52.0	11.0	41.0	10	-	51.0	5.5×9.5×5.5	-		-	M6	3.01×10-7	0.41	3.19
DK2506-4	25.0	6.0	26.0	21.4	4×1	16.8	37.4	-	330.0	40.0	63.0	-	60.0	11.0	49.0	10	-	51.0	5.5×9.5×5.5	-		-	M6	3.01×10-7	0.46	3.19
DK2508-3	25.0	8.0	26.0	21.4	3×1	13.1	28.1	-	500.0	40.0	63.0	-	62.0	12.0	50.0	10	-	51.0	5.5×9.5×5.5	-		-	M6	3.01×10-7	0.48	3.35
DK2508-4	25.0	8.0	26.0	21.4	4×1	16.8	37.5	-	330.0	40.0	63.0	-	71.0	12.0	59.0	15	-	51.0	5.5×9.5×5.5	-		-	M6	3.01×10-7	0.54	3.35
DK2510-3	25.0	10.0	26.0	21.6	3×1	12.7	27.0	-	250.0	40.0	63.0	-	80.0	15.0	65.0	15	-	51.0	5.5×9.5×5.5	-		-	M6	3.01×10-7	0.62	3.45

轴端加工

固定端公称型号		丝杆外径	轴承部轴外径	轴端长度B	轴端长度E	轴端长度F	公制丝杆螺纹		对边宽度			H2型键槽			H3型两侧加工成平面		支撑单元位置
固定端公称型号		丝杆外径	轴承部轴外径				公制丝杆螺纹		对边宽度			H2型键槽			H3型两侧加工成平面		FK型		EK型
FK型	EK型	d	A				M	S	J	N	H	G	T	P	R	P	K1	K2	K3
FK4	EK4	6	4	3	23	5	M4×0.5	7	4	4	4	—	—	—	2.7	4	1.5	0.5	1.5
FK5	EK5	8	5	4	25	6	M5×0.5	7	5	4	4	—	—	—	3.7	5	2	0.5	2
FK6	EK6	10※1	6	4	30	8	M6×0.75	8	5	4	4	—	—	—	3.7	6	3.5	0.5	3.5
FK8	EK8	12	8	6	35	9	M8×1	10	8	5	5	—	—	—	5.6	7	3.5	0.5	3.5
FK10	EK10	14	10	8	36	15	M10×1	11	10	5	7	2	1.2	11	7.5	11	0.5	-0.5	-0.5
FK10	EK10	15	10	8	36	15	M10×1	11	10	5	7	2	1.2	11	7.5	11	0.5	-0.5	-0.5
FK12	EK12	16	12	10	36	15	M12×1	11	13	6	8	3	1.8	12	9.5	12	0.5	-0.5	-0.5
FK12	EK12	18	12	10	36	15	M12×1	11	13	6	8	3	1.8	12	9.5	12	0.5	-0.5	-0.5
FK15	EK15	20	15	12	49	20	M15×1	13	16	6	9	4	2.5	16	11.3	16	4	2	5
FK15	EK15	25	15	12	49	20	M15×1	13	18	7	10	4	2.5	16	11.3	16	4	2	5
FK20	EK20	28	20	17	64	25	M20×1	17	21	8	11	5	3	21	16	21	1	-3	1
FK20	EK20	30	20	17	64	25	M20×1	17	24	8	12	5	3	21	16	21	1	-3	1
FK20	EK20	32	20	17	64	25	M20×1	17	27	9	13	5	3	21	16	21	1	-3	1
FK25	—	36	25	20	76	30	M25×1.5	20	27	10	13	6	3.5	25	19	25	5	-2	—
FK30	—	40	30	25	72	38	M30×1.5	25	32	10	15	8	4	32	23.5	32	-3	-9	—

固定端公称型号	丝杆外径	轴承部轴外径	轴端规格			公制丝杆螺纹		对边宽度			J2型键槽			J3型两侧加工成平面
BK型	d	A	B	E	F	M	S	J	N	H	G	T	P	R	P
BK10	14	10	8	39	15	M10×1	16	10	5	7	2	1.2	11	7.5	11
BK10	15	10	8	39	15	M10×1	16	10	5	7	2	1.2	11	7.5	11
BK12	16	12	10	39	15	M12×1	14	13	6	8	3	1.8	12	9.5	12
BK12	18	12	10	39	15	M12×1	14	13	6	8	3	1.8	12	9.5	12
BK15	20	15	12	40	20	M15×1	12	16	6	9	4	2.5	16	11.3	16
BK17	25	17	15	53	23	M17×1	17	18	7	10	5	3	21	14.3	21
BK20	28	20	17	53	25	M20×1	15	21	8	11	5	3	21	16	21
BK20	30	20	17	53	25	M20×1	15	24	8	12	5	3	21	16	21
BK20	32	20	17	53	25	M20×1	15	27	9	13	5	3	21	16	21
BK25	36	25	20	65	30	M25×1.5	18	27	10	13	6	3.5	25	19	25
BK30	40	30	25	72	38	M30×1.5	25	32	10	15	8	4	32	23.5	32
BK35	45	35	30	83	45	M35×1.5	28	36	12	15	8	4	40	28.5	40
BK40	50	40	35	98	50	M40×1.5	35	41	14	19	10	5	45	33	45
BK40	55	40	35	98	50	M40×1.5	35	46	14	20	10	5	45	33	45

支撑端公称型号			丝杆外径	轴承部轴外径	轴端长度E	止动环沟槽
FF型	EF型	BF型	d	A	E	B	F	G
FF6	EF6	—	8	6	9	5.7	6.8	0.8
—	EF8	—	12	6	9	5.7	6.8	0.8
FF10	EF10	BF10	14	8	10	7.6	7.9	0.9
FF10	EF10	BF10	15	8	10	7.6	7.9	0.9
FF12	EF12	BF12	16	10	11	9.6	9.15	1.15
FF12	EF12	BF12	18	10	11	9.6	9.15	1.15
FF15	EF15	BF15	20	15	13	14.3	10.15	1.15
FF15	EF15	BF15	25	15	13	14.3	10.15	1.15
—	—	BF17 ※	25	17	16	16.2	13.15	1.15
FF20	EF20	BF20 *	28	20	19（16）	19	15.35（13.35）	1.35
FF20	EF20	BF20 *	30	20	19（16）	19	15.35（13.35）	1.35
FF20	EF20	BF20 *	32	20	19（16）	19	15.35（13.35）	1.35
FF25	—	BF25	36	25	20	23.9	16.35	1.35
FF30	—	BF30	40	30	21	28.6	17.75	1.75
—	—	BF35	45	35	22	33	18.75	1.75
—	—	BF40	50	40	23	38	19.95	1.95
—	—	BF40	55	40	23	38	19.95	1.95
