基本概况

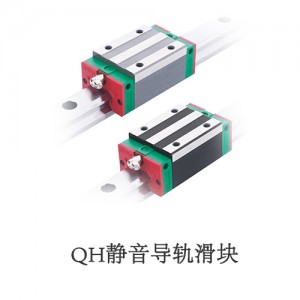

HIWIN QH系列静音导轨滑块，乃基于四列式单元弧牙型接触设计，为提升竞争优势，而积极研发的高性能直线导轨。采用SynchMotion ™技术的QH系列直线导轨滑块搭载具有储油功能的专利同步联结器，可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。采用SynchMotion ™技术的QH系列直线导轨具有更广泛的产业应用吸能，更适用与高速、宁静与低发尘需求的高科技产业。
QH静音导轨滑块特点
-
低噪音设计
利用同步联结器可使滚珠均匀等间隔的排列，滚珠与滚珠间的相互撞击金属声消失，尖锐的高频声音强度有效降低，如左图所示，总和的声音强度与旧有系列比较在各个速度域有效降低5分贝。 -
自润设计无需添油
同步联结器在中间的间隔部设计有储油的空间，可供给钢珠在运行时润滑的需要，且在经过方向回转部时，能够将润滑油均匀的补充于储油空间内，继续均匀润滑钢珠，所以补充润滑油的频率可有效的减少。
由下图测试数据所示，在出厂前添加高性能的锂皂基油脂，在0.2倍的动额定负荷下，可持续使用超过4000公里的寿命里程而不产生疲劳破坏。所以在出厂时即添加高性能的润滑油脂，在一般极轻负载使用下无需进行维护，即可确保其寿命年限。试件 QHH25CAZAH 负荷测试 速度 24m/min
润滑剂 锂皂基油脂(初期添加) 负荷 5kN 行走里程 4000公里 -
提升运动平顺度
传统不同同步联结器的静音导轨滑块开始运行时，负荷侧的钢珠会先运动，再推挤方向回转部与无负荷侧内的钢珠，造成连锁的来回碰撞，使得摩擦阻力变动欺负剧烈。而采用SynchMotion ™技术的QH系列直线导轨滑块由于具有同步联结器，将同一循环内的所有钢珠串联在一起，所以当滑块开始运动时，所有钢珠几乎同时启动，且钢珠间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能有效的减少。 -
高速设计
同步联结器的间隔设计可使滚珠与滚珠之间的相互摩擦消失，且HIWIN的专利设计使得滚珠与同步联结器之间为环形接触，进而有效降低摩擦阻力，使得SynchMotion ™静音导轨滑块具有卓效的高速性能。试件 QHH25CAZAH 高速测试 速度 130m/min
润滑剂 锂皂基油脂(初期添加) 行走里程 9500公里
QH静音导轨型号规格说明：QH系列与HG系列共用，客户无需为了选用静音式产品而重新设计尺寸。
-
QH
QH系列：静音导轨滑块
适合自动化装置、高速运输设备、精密量测仪器、半导体设备等 -
W
- 滑块型式:四方型直线导轨分为H型和L型，L型为相对H型的低组装式直线导轨，其组合高度和法兰型直线导轨一致。
- W：法兰型
- H：四方型
-
25
- 公称型号：
- 15，20，25，30，35，45
-
C
- 负荷型式：
- C：重负荷
- H：超重负荷
-
A
- 滑块固定方式：
- A：上锁式：上锁式螺栓孔，螺丝从滑块正上方从上往下锁紧。
- B：下锁式：下锁式螺丝孔，螺丝从滑块反面从下往上锁紧。
- C：上锁式或者下锁式
-
E
- E：滑块特殊加工
- 无记号：滑块无特殊加工
-
2
-
单支上银直线导轨组装的滑块数
-
单支上银直线导轨组装的滑块数
-
R
- 导轨固定方式：
- R：上锁式：上锁式螺栓孔，螺丝从导轨正上方从上往下锁紧。
- T：下锁式：下锁式螺丝孔，螺丝从导轨反面从下往上锁紧。
-
1600
-
导轨长度（单位：mm）
-
导轨长度（单位：mm）
-
E
- E：导轨特殊加工
- 无记号：导轨无特殊加工
-
ZA
- 预压力：预压力是预先给与钢珠负荷力，亦即加大钢珠直径，利用钢珠与珠道之间负向间隙给与预压，此举能提高直线导轨的刚性及消除间隙；提高预压力可增加直线导轨刚性。但小规格建议选用轻预压以下预压，以避免因预压选用过重降低其使用寿命。
-
预压等级 标记 预压力 使用条件 适用范围 无预压 Z0 0~0.02C 负荷方向固定且冲击小，精度要求低 搬送装置、自动包装机、自动化产业机械、一般工业机械的XY轴、焊接机、熔断机、工具交换装置 中预压 ZA 0.05~0.07C 轻负荷且要求高精度 一般工业机械的Z轴，放电加工机，NC车床、精密XY平台、测定器、机械加工中心、立式加工中心、工业机器人、自动涂装机、各种高速材料供给装置 重预压 ZB 0.10C~0.12C 刚性要求，且有震动，冲击之的使用环境 机械加工中心、磨床、NC车床、立式或卧式铣床、机床的Z轴，重切削加工机
-
P
- 精度：HG直线导轨的精度，分为普通（C），高（H），精密（P），超精密（SP），超高精密（UP）
-
型号 QH-15，20单位（mm） 精度等级 普通(C) 高级(H) 精密(P) 超精密(SP) 超高精密(UP) 高度H的容许尺寸误差 ±0.1 ±0.03 0
-0.030
-0.0150
-0.008高度N的容许尺寸误差 ±0.1 ±0.03 0
-0.030
-0.0150
-0.008成对高度H的相互误差 0.02 0.01 0.006 0.004 0.003 成对高度N的相互误差 0.02 0.01 0.006 0.004 0.003 滑块C面对导轨A面的行走平行度
滑块D面对导轨B面的行走平行度 -
型号 QH-25，30,35(单位:mm） 精度等级 普通(C) 高级(H) 精密(P) 超精密(SP) 超高精密(UP) 高度H的容许尺寸误差 ±0.1 ±0.04 0
-0.040
-0.020
-0.01高度N的容许尺寸误差 ±0.1 ±0.04 0
-0.040
-0.020
-0.01成对高度H的相互误差 0.02 0.015 0.007 0.005 0.003 成对高度N的相互误差 0.03 0.015 0.007 0.005 0.003 滑块C面对导轨A面的行走平行度
滑块D面对导轨B面的行走平行度 -
型号 QH-45(单位:mm） 精度等级 普通(C) 高级(H) 精密(P) 超精密(SP) 超高精密(UP) 高度H的容许尺寸误差 ±0.1 ±0.05 0
-0.050
-0.030
-0.02高度N的容许尺寸误差 ±0.1 ±0.05 0
-0.050
-0.030
-0.02成对高度H的相互误差 0.03 0.015 0.007 0.005 0.003 成对高度N的相互误差 0.03 0.02 0.01 0.007 0.005 滑块C面对导轨A面的行走平行度
滑块D面对导轨B面的行走平行度
-
||
- 单轴导轨数目
- 注：单轴导轨数目若使用一支直线导轨则不写，两支标记为||，三支标记为|||，以此类推。
-
KK/RC/E2
-
标准防尘配备代码：一般无特别需求的作业环境下，若下列防尘配件需求时，请于产品型号后面加注代码。
-
无记号:标准防尘配备(刮油片+防尘片)
-
ZZ：刮油片+金属刮板+防尘片
-
DD：双刮油片+防尘片
-
KK：双刮油片+金属刮板+防尘片
-
-
E2：E2自润式直线导轨配件，在端盖与刮油片之间带有润滑机构，HIWIN滑块*外端备有可拆换式油箱，其构造如下图所示。借由可拆换油箱提供润滑油至润滑机构，由润滑机构润滑导轨珠槽。
油箱内含有导油元件，其特定的立体状使HIWIN滑块在任意摆置或油量较少时均能接触到润滑油，而将油箱内的润滑油彻底吸出使用。
E2自润式特点
- 节省成本：无需润滑管路系统与设备及减少油品成本
- 使用温度：-10°C至50°C，超出此范围请我司区域负责人联系。
- 清洁环保：无油品外漏污染与强制润滑时油品外贱之滤，适合对清洁度要求较高的环境保护使用
- 维护容易且长期使用：对正常使用者而言，在一般寿命内几乎不需任何维护工作。
- 使用安装灵活:滑块任意摆向均能正常润滑，无需安装方向限制
- 拆卸方便：卡式油箱设计，可以在机台上轻易拆换，进一步延长寿命
- 可选用相应的润滑油：可拆换式油箱可依据上银直线导轨使用环境的不同装置适用的润滑油
- 特殊环境使用：如粉尘环境、暴露在恶劣天气环境和用水环境等，配合HIWIN滑块封入油脂使用可达到更佳的润滑效果。
- 选用标记：在选用型号规格后面加注/E2,例如：QGH25CC2R1600ZAP||+ZZ/E2.
- 备注：E2自润式配件在出厂时已经装入黏度等级为ISO VG680的润滑油，此润滑油是以合成碳氢(PAO)为基础油的全合成润滑油，此润滑油抗腐蚀防锈，高粘度指数，在极高或极低温度操作环境均有*的性能。
-
SE金属端盖配件：全部配件采用金属件。（若油需要刮油片亦可以选用耐高温橡胶材质），可耐高温，其耐热温度达到150°C。可用在扩散炉、焊接机等半导体设备，热处理设备、真空环境用途（无橡胶、橡胶制品的气体释出）。
SE型式金属端盖直线导轨选用时，在型号规格后面加注/SE，例如：QGH25CC2R1600ZAP|| + /SE
-
RC直线导轨强化型螺栓盖：是导轨配件，RC螺栓盖为两件式组合，结合一硬质塑胶主体和一软质O型环。硬质塑胶主体是使用具有出色的耐油性和耐磨耗性的特殊合成树脂制成，软质O型环具有出色的耐油性和具有极佳弹性的合成橡胶制成的，RC螺栓盖构造图如下所示：
SE型式金属端盖直线导轨选用时，在型号规格后面加注/SE，例如：QGH25CC2R1600ZAP|| + /RC 单出导轨型号加注RC 例如：QGR25R16000P+RC
-
