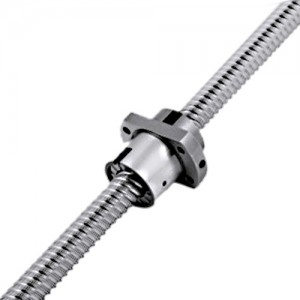

SFA高速滚珠丝杆螺母选型

SFA高速滚珠丝杆螺母选型

端盖循环丝杆-SFA高速滚珠丝杆螺母选型

我要询价

产品概述

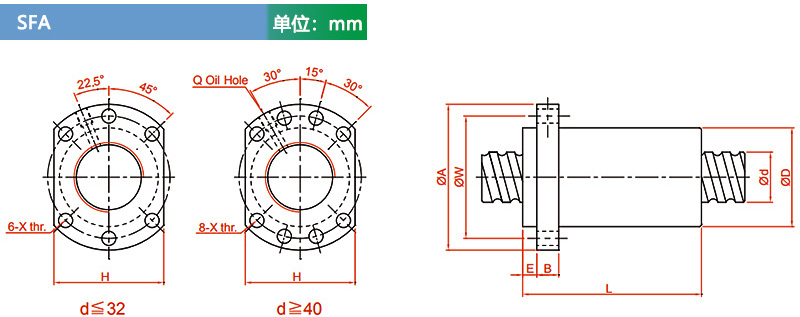

规格表

丝杆型号	轴径d0	导程I	滚珠Da	珠卷数n	小外直径D	法兰外径A	椭圆法兰外径H	法兰突出长度E	法兰厚度B	螺母总长L	螺母安装孔中心距W	螺母安装孔通孔X	动额定负荷	静额定负荷	油嘴Q	刚性
SFA1205-2.8	12.0	5.0	2.5	2.8*1	24.0	40.0	30.0		10.0	30.0	32.0	4.5	661.0	1316.0		19.0
SFA1210-2.8	12.0	10.0	2.5	2.8*1	24.0	40.0	40.0		10.0	42.0	32.0	4.5	642.0	1287.0		19.0
SFA1605-3.8	15.0	5.0	2.778	3.8*1	28.0	48.0	40.0		10.0	31.0	38.0	5.5	1112.0	2507.0	M6	30.0
SFA1610-2.8	15.0	10.0	2.778	2.8*1	28.0	48.0	40.0		10.0	42.0	38.0	5.5	839.0	1821.0	M6	23.0
SFA1616-1.8	15.0	16.0	2.778	1.8*1	28.0	48.0	40.0		10.0	43.0	38.0	5.5	552.0	1137.0	M6	14.0
SFA1616-2.8	15.0	16.0	2.778	2.8*1	28.0	48.0	40.0		10.0	59.0	38.0	5.5	808.0	1769.0	M6	22.0
SFA1620-1.8	15.0	20.0	2.778	1.8*1	28.0	48.0	40.0		10.0	50.0	38.0	5.5	554.0	1170.0	M6	14.0
SFA1630-1.8	15.0	30.0	2.778	1.8*1	28.0	48.0	40.0		10.0	70.0	38.0	5.5	534.0	1195.0	M6	14.0
SFA2005-3.8	20.0	5.0	3.175	3.8*1	36.0	58.0	44.0		10.0	33.0	47.0	6.6	1484.0	3681.0	M6	37.0
SFA2010-3.8	20.0	10.0	3.175	3.8*1	36.0	58.0	44.0		10.0	52.0	47.0	6.6	1516.0	3833.0	M6	40.0
SFA2020-1.8	20.0	20.0	3.175	1.8*1	36.0	58.0	44.0		10.0	52.0	47.0	6.6	764.0	1758.0	M6	19.0
SFA2020-2.8	20.0	20.0	3.175	2.8*1	36.0	58.0	44.0		10.0	72.0	47.0	6.6	1118.0	2734.0	M6	29.0
SFA2505-3.8	25.0	5.0	3.175	3.8*1	40.0	62.0	48.0		10.0	33.0	51.0	6.6	1650.0	4658.0	M6	43.0
SFA2510-3.8	25.0	10.0	3.175	3.8*1	40.0	62.0	48.0		12.0	52.0	51.0	6.6	1638.0	4633.0	M6	45.0
SFA2525-1.8	25.0	25.0	3.175	1.8*1	40.0	62.0	48.0		12.0	60.0	51.0	6.6	843.0	2199.0	M6	22.0
SFA2525-2.8	25.0	25.0	3.175	2.8*1	40.0	62.0	48.0		12.0	85.0	51.0	6.6	1232.0	3421.0	M6	34.0
SFA3205-3.8	32.0	5.0	3.175	3.8*1	50.0	80.0	62.0		12.0	35.0	65.0	9.0	1839.0	6026.0	M6	51.0
SFA3210-3.8	31.0	10.0	3.969	3.8*1	50.0	80.0	62.0		12.0	53.0	65.0	9.0	2460.0	7255.0	M6	55.0
SFA3220-2.8	31.0	20.0	3.969	2.8*1	50.0	80.0	62.0		12.0	72.0	65.0	9.0	1907.0	5482.0	M6	43.0
SFA3232-1.8	31.0	32.0	3.969	1.8*1	50.0	80.0	62.0		12.0	78.0	65.0	9.0	1257.0	3426.0	M6	27.0
SFA3232-2.8	31.0	32.0	3.969	2.8*1	50.0	80.0	62.0		12.0	110.0	65.0	9.0	1838.0	5329.0	M6	42.0
SFA4005-3.8	40.0	5.0	3.175	3.8*1	63.0	93.0	70.0		14.0	39.0	78.0	9.0	2018.0	7589.0	M8	60.0
SFA4010-3.8	38.0	10.0	6.35	3.8*1	63.0	93.0	70.0		14.0	57.0	78.0	9.0	5035.0	13943.0	M8	67.0
SFA4020-2.8	38.0	20.0	6.35	2.8*1	63.0	93.0	70.0		14.0	78.0	78.0	9.0	3959.0	10715.0	M8	54.0
SFA4040-1.8	38.0	40.0	6.35	1.8*1	63.0	93.0	70.0		14.0	96.0	78.0	9.0	2585.0	6648.0	M8	34.0
SFA4040-2.8	38.0	40.0	6.35	2.8*1	63.0	93.0	70.0		14.0	136.0	78.0	9.0	3780.0	10341.0	M8	52.0
SFA5005-3.8	40.0	5.0	3.175	3.8*1	75.0	110.0	85.0		15.0	42.0	93.0	11.0	2207.0	9542.0	M8	68.0
SFA5010-3.8	48.0	10.0	6.35	3.8*1	75.0	110.0	85.0		18.0	57.0	93.0	11.0	5368.0	17852.0	M8	79.0
SFA5020-3.8	48.0	20.0	6.35	3.8*1	75.0	110.0	85.0		18.0	98.0	93.0	11.0	5746.0	18485.0	M8	87.0
SFA5050-1.8	48.0	50.0	6.35	1.8*1	75.0	110.0	85.0		18.0	117.0	93.0	11.0	2946.0	8749.0	M8	42.0
SFA5050-2.8	48.0	50.0	6.35	2.8*1	75.0	110.0	85.0		18.0	167.0	93.0	11.0	4308.0	13610.0	M8	65.0

轴端加工

适用丝杆外径	TBI丝杆固定端型号规格
	轴承座型号	D1	B	E	F	M	S	J	G	H	倒角			圆角半径		键槽类型H1		键槽类型H2
	轴承座型号	D1	B	E	F	M	S	J	G	H	C1	C2	C3	R1	R2	N	P	R	P
Φ12、Φ14、Φ15	BK-10	10	8	39	15	M10×1	16	10	5	7	0.5	0.5	0.5	0.3	0.6	2×1.2	11	7.5	11
Φ14、Φ15、Φ16、Φ18	BK-12	12	10	39	15	M12×1	14	13	6	8	0.5	0.5	0.5	0.3	0.6	3×1.8	12	9.5	12
Φ18、Φ20	BK-15	15	12	40	20	M15×1	12	16	6	9	0.5	0.5	0.5	0.3	0.6	4×2.5	16	11.3	16
Φ20、Φ25	BK-17	17	15	53	23	M17×1	17	18	7	10	0.5	0.5	0.5	0.3	0.6	5×3.0	21	14.3	21
Φ25、Φ28	BK-20	20	17	53	25	M20×1	15	21	8	11	0.5	0.5	0.5	0.3	0.6	5×3.0	21	16	21
Φ32、Φ36	BK-25	25	20	65	30	M25×1.5	18	27	10	13	0.5	0.7	1.0	0.5	0.6	6×3.5	25	19	25
Φ36、Φ40	BK-30	30	25	72	38	M30×1.5	25	32	10	15	0.5	0.7	1.0	0.5	1.0	8×4.0	32	23.5	32
Φ40、Φ45、Φ50	BK-35	35	30	83	45	M35×1.5	28	36	12	15	0.5	0.7	1.0	0.5	1.0	8×4.0	40	28.5	40
Φ50、Φ55	BK-40	40	35	98	50	M40×1.5	35	41	14	19	0.5	0.7	1.0	0.5	1.0	10×5.0	45	33	45

适用丝杆外径	TBI丝杆支撑端型号规格
	轴承座型号	D1	E	C型环扣
	轴承座型号	D1	E	A	B	C
Φ12、Φ14、Φ15	BF-10	8	10	7.6	0.9	7.9
Φ14、Φ15、Φ16	BF-12	10	11	9.6	1.15	9.15
Φ18、Φ20	BF-15	15	13	14.3	1.15	10.15
Φ20、Φ25	BF-17	17	16	16.2	1.15	13.15
Φ25、Φ28	BF-20	20	16	19.0	1.35	13.35
Φ32、Φ36	BF-25	25	20	23.9	1.35	16.35
Φ36、Φ40	BF-30	30	21	28.6	1.75	17.75
Φ40、Φ45、Φ50	BF-35	35	22	33.0	1.75	18.75
Φ50、Φ55	BF-40	40	23	38.0	1.95	19.95

适用丝杆外径	TBI丝杆固定端型号规格
	轴承座型号	D1	B	E	F	M	S	J	G	H	倒角			圆角半径		键槽类型H1		键槽类型H2		W
	轴承座型号	D1	B	E	F	M	S	J	G	H	C1	C2	C3	R1	R2	N	P	R	P	W
Φ6、Φ8	EK-16	6	4	30	8	M6×0.75	10	5	4	4	0.3	0.3	0.3	0.3	0.6	-	-	3.7	6	1.5
Φ10、Φ12	EK-8	8	6	35	9	M8×1	10	8	5	5	0.3	0.3	0.3	0.3	0.6	-	-	5.6	7	1.5
Φ12、Φ14、Φ15	EK-10	10	8	36	15	M10×1	11	10	5	7	0.5	0.5	0.5	0.3	0.6	2×1.2	11	7.5	11	-0.5
Φ14、Φ15、Φ16	EK-12	12	10	36	15	M12×1	11	13	6	8	0.5	0.5	0.5	0.3	0.6	3×1.8	12	9.5	12	-0.5
Φ18、Φ20	EK-15	15	12	49	20	M15×1	13	16	6	9	0.5	0.5	0.5	0.3	0.6	4×2.5	16	11.3	16	5.0
Φ25、Φ28、Φ30	EK-20	20	17	64	25	M20×1	17	21	8	11	0.5	0.5	0.5	0.5	0.6	5×3.0	21	16	21	1.0
Φ32、Φ36	EK-25	25	20	65	30	M25×1.5	18	27	10	13	0.5	0.7	1.0	0.5	0.6	6×3.5	25	19	25	1.0

适用丝杆外径	TBI丝杆支撑端型号规格
	轴承座型号	D1	E	C型环扣
	轴承座型号	D1	E	A	B	C
Φ6、Φ8	EF-6	6	9	5.7	0.8	6.8
Φ10、Φ12	EF-8	6	9	5.7	0.8	6.8
Φ12、Φ14、Φ15	EF-10	8	10	7.6	0.9	7.9
Φ14、Φ15、Φ16	EF-12	10	11	9.6	1.15	9.15
Φ18、Φ20	EF-15	15	13	14.3	1.15	10.15
Φ25、Φ28	EF-20	20	19	19	1.35	15.35
Φ32、Φ36	EF-25	25	20	23.9	1.35	16.35

适用丝杆外径	TBI丝杆固定端型号规格
	轴承座型号	D1	B	E	F	M	S	J	G	H	倒角			圆角半径		键槽类型H1		键槽类型H2		W1	W2
	轴承座型号	D1	B	E	F	M	S	J	G	H	C1	C2	C3	R1	R2	N	P	R	P	W1	W2
Φ10、Φ12	FK-8	8	6	35	9	M8×1	15	-	-	-	0.5	0.5	0.5	0.3	0.6	-	-	5.6	7	1.5	0.5
Φ12、Φ14、Φ15	FK-10	10	8	36	15	M10×1	11	10	5	7	0.5	0.5	0.5	0.3	0.6	2×1.2	11	7.5	11	0.5	0.5
Φ14、Φ15、Φ16	FK-12	12	10	36	15	M12×1	11	13	6	8	0.5	0.5	0.5	0.3	0.6	3×1.8	12	9.5	12	0.5	0.5
Φ18、Φ20	FK-15	15	12	49	20	M15×1	13	16	6	9	0.5	0.5	0.5	0.3	0.6	4×2.5	16	11.6	16	4	2
Φ25、Φ28	FK-20	20	17	64	25	M20×1	17	21	8	11	0.5	0.5	0.5	0.5	0.6	5×3.0	21	16	21	1	-3
Φ32、Φ36	FK-25	25	20	76	30	M25×1.5	20	27	10	13	0.5	0.5	0.5	0.5	0.6	6×3.5	25	19	25	5	-2
Φ40、Φ50	FK-30	30	25	72	38	M30×1.5	25	32	10	15	0.5	0.5	0.5	0.5	0.6	8×4	32	23.5	32	-3	-6

适用丝杆外径	TBI丝杆支撑端型号规格
	轴承座型号	D1	E	C型环扣
	轴承座型号	D1	E	A	B	C
Φ10、Φ12	FF-6	6	9	5.7	0.8	6.8
Φ12、Φ14、Φ15	FF-10	8	10	7.6	0.9	7.9
Φ14、Φ15、Φ16	FF-12	10	11	9.6	1.15	9.15
Φ18、Φ20	EF-15	15	13	14.3	1.15	10.15
Φ25、Φ28	EF-20	20	19	19	1.35	15.35
Φ32、Φ36	EF-25	25	20	23.9	1.35	16.35
Φ40、Φ50	EF-30	30	21	28.6	1.75	17.75
