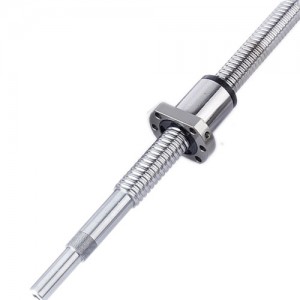

FSE静音式端塞滚珠丝杆

FSE静音式端塞滚珠丝杆

静音式丝杆-FSE静音式端塞滚珠丝杆

我要询价

产品概述

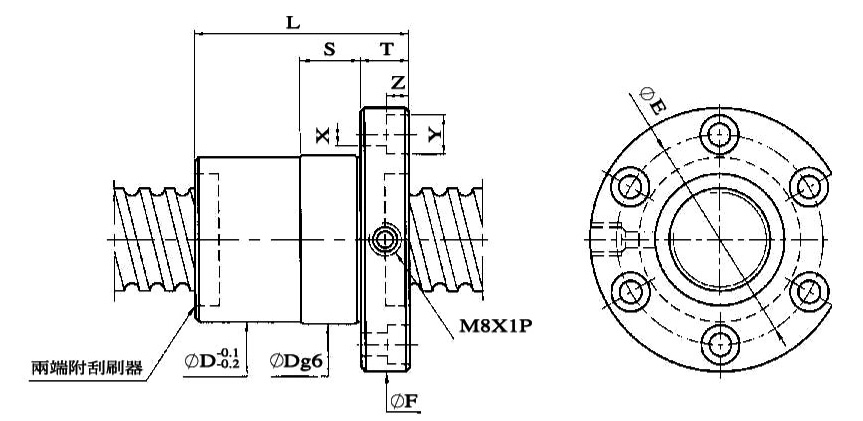

规格表

丝杆型号	轴径	导程	珠经	珠卷数	动负荷	静负荷	刚性	螺母外径	螺母全长L	法兰直径	螺母厚度	法兰直径2	螺栓尺寸X	螺栓尺寸Y	螺栓尺寸Z	紧配长度
R16-5T4-FSE	16.0	5.0	3.175	4.0	1000.0	2300.0	13.0	30.0	42.0	51.0	10.0	39.0	5.5	9.5	5.5	12.0
R20-5T4-FSE	20.0	5.0	3.175	4.0	1320.0	3000.0	45.0	36.0	42.0	60.0	12.0	47.0	5.5	9.5	5.5	12.0
R25-5T4-FSE	25.0	5.0	3.175	4.0	1465.0	3780.0	52.0	40.0	41.0	64.0	12.0	51.0	5.5	9.5	5.5	12.0
R25-10T4-FSE	25.0	10.0	3.175	4.0	1000.0	2320.0	38.0	40.0	62.0	64.0	12.0	51.0	5.5	9.5	5.5	15.0
R32-5T4-FSE	32.0	5.0	3.175	4.0	1660.0	5015.0	58.0	48.0	41.0	72.0	12.0	59.0	5.5	9.5	5.5	12.0
R32-6T4-FSE	32.0	6.0	3.969	4.0	2450.0	7640.0	67.0	50.0	46.0	73.0	12.0	60.0	9.0	14.0	8.5	15.0
R32-10T4-FSE	32.0	10.0	4.763	4.0	3880.0	9150.0	85.0	56.0	68.0	88.0	18.0	72.0	9.0	14.0	8.5	15.0
R32-10T4-FSE	32.0	10.0	6.35	4.0	5820.0	12350.0	82.0	57.0	73.0	91.0	18.0	73.0	9.0	14.0	8.5	15.0
R32-12T4-FSE	32.0	12.0	6.35	4.0	5650.0	11500.0	82.0	57.0	84.0	91.0	18.0	73.0	9.0	14.0	8.5	15.0
R32-16T4-FSE	32.0	16.0	6.35	4.0	4435.0	11135.0	88.0	57.0	102.0	91.0	18.0	73.0	9.0	14.0	8.5	15.0
R32-20T3-FSE	32.0	20.0	6.35	3.0	3200.0	8150.0	78.0	57.0	95.0	92.0	18.0	73.0	9.0	14.0	8.5	15.0
R36-16T5-FSE	36.0	16.0	6.35	5.0	6010.0	16350.0	95.0	62.0	116.0	96.0	18.0	78.0	9.0	14.0	8.5	15.0
R36-20T3-FSE	36.0	20.0	6.35	3.0	3350.0	8280.0	80.0	61.0	100.0	93.0	18.0	76.0	9.0	14.0	8.5	15.0
R40-5T4-FSE	40.0	5.0	3.175	4.0	1775.0	6280.0	70.0	58.0	42.0	93.0	18.0	76.0	9.0	14.0	8.5	15.0
R40-8T5-FSE	40.0	8.0	4.763	5.0	4375.0	14270.0	102.0	60.0	65.0	93.0	18.0	76.0	9.0	14.0	8.5	15.0
R40-10T4-FSE	40.0	10.0	6.35	4.0	5270.0	12560.0	82.0	65.0	66.0	106.0	18.0	85.0	11.0	17.5	11.0	20.0
R40-12T4-FSE	40.0	12.0	6.35	4.0	5255.0	15070.0	82.0	65.0	84.0	106.0	18.0	85.0	11.0	17.5	11.0	20.0
R40-40T2-FSE	40.0	40.0	6.35	2.0	2720.0	8710.0	73.0	65.0	116.0	106.0	18.0	85.0	11.0	17.5	11.0	20.0
R45-12T5-FSE	45.0	12.0	6.35	5.0	7125.0	21315.0	115.0	70.0	96.0	108.0	18.0	88.0	11.0	17.5	11.0	20.0
R45-16T5-FSE	45.0	16.0	6.35	5.0	7115.0	21300.0	115.0	70.0	116.0	108.0	18.0	88.0	11.0	17.5	11.0	20.0

轴端加工

轴端加工类型1
适用丝杆轴径	B	C	D	E	F	驱动轴端I	J
6	4	3	5	4	12	10	22
8	6	3	6	5	14	12	26
10	8	3	8	6	17	16	33
12	10	3	9	7	19	-	19
16	12	3	10	8	21	-	21
20	15	3	11	-	14	-	14
25	17	3	12	-	15	-	15

轴端加工类型2
适用丝杆轴径	B	C	扣环标称	扣环 T	D	E	F	驱动轴端I	J
适用丝杆轴径	B	C	6	4	D	E	F	驱动轴端I	J	3	4	-	5	4	12	10	22
8	6	3	6	-	6	5	14	12	26
10	8	3	8	-	8	6	17	16	33
12	10	3	10	-	9	7	19	-	19
16	12	3	12	-	10	8	21	-	21
20	15	3	15	-	11	-	14	-	14
25	17	3	17	-	12	-	15	-	15
32	20	4	20	1.2	14	-	18	-	18
40	30	5	30	1.5	16	-	21	-	21
50	35	5	35	1.5	21	-	26	-	26
63	45	5	45	1.75	25	-	30	-	30
80	60	5	60	2	31	-	36	-	36

轴端加工类型3
适用丝杆轴径	B	C	D	E	F	G	H	驱动轴端I	J
12	10	9	9	7	25	8	2X1.2	16	41
16	12	9	10	8	27	10	3X1.8	20	47
20	15	11	11	-	22	12	4X2.5	25	47
25	17	11	12	-	23	14	5X3	25	48
32	20	13	14	-	27	16	5X3	28	55
40	30	18	16	-	34	25	8X4	42	76
50	35	21	21	-	42	30	8X4	58	100
63	45	27	25	-	52	40	12X5	82	134
80	60	36	31	-	67	55	16X6	82	146
100	75	45	37	-	82	70	20X7.5	105	187
125	90	54	43	-	97	80	22X9	130	227

轴端加工类型4
适用丝杆轴径	B	C	D	E	F	G	H	驱动轴端I	J
12	10	9	18	7	34	8	2X1.2	16	50
16	12	9	20	8	37	10	3X1.8	20	57
20	15	11	22	-	33	12	4X2.5	25	58
25	17	11	24	-	35	14	5X3	25	60
32	20	13	28	-	41	16	5X3	28	69
40	30	18	32	-	50	25	8X4	42	92
50	35	21	42	-	63	30	8X4	58	121
63	45	27	50	-	77	40	12X5	82	159
80	60	36	62	-	98	55	16X6	82	180
100	75	45	74	-	119	70	20X7.5	105	224
125	90	54	86	-	140	80	22X9	130	270

轴端加工类型4
适用丝杆轴径	B	C	D	F	G	H	驱动轴端I	J
20	15	11	44	55	12	4x2.5	25	80
25	17	11	48	59	14	5x3	25	84
32	20	13	56	69	16	5x3	28	97
40	30	18	70	88	25	8x4	42	130
50	35	21	84	105	30	8x4	58	163
63	45	27	106	133	40	12x5	82	215
80	60	36	127	163	55	16x6	82	245
100	75	45	157	202	70	20x7.5	105	307
125	90	54	178	232	80	22x9	130	362
