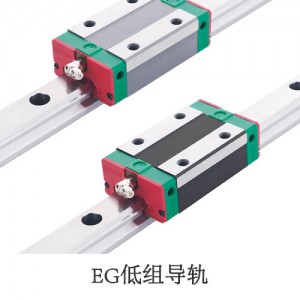

EG系列使用四列钢珠承受负荷设计,使其具备高刚性、高负荷的特性,同时具备四方向等负载特色、自动调心功能,可吸收安装面的装配误差,得到高精度的诉求;加上降低组合高度和缩短滑块长度,非常适合高速自动化产业机械和空间要求的小型设备。
滑块上设有钢珠保持器以防止钢珠脱落,此设计不仅方便客户安装直线导轨,当取下滑块时,亦不会有钢珠脱落的情形发生,且在精度允许下具备互换性。
EG直线导轨型号规格说明
-
EG
EG系列:低组直线导轨滑块
适合自动化装置、高速运输设备、精密量测仪器、半导体设备等 -
W
- 滑块型式:提供法兰型和四方型两种直线导轨滑块。
- W:法兰型
- H:四方型
-
25
- 公称型号:
- 15,20,25,30,35
-
C
- 负荷型式:
- C:重负荷
- S:中负荷
-
A
- 滑块固定方式:
- A:上锁式:上锁式螺栓孔,螺丝从滑块正上方从上往下锁紧。
- B:下锁式:下锁式螺丝孔,螺丝从滑块反面从下往上锁紧。
-
E
- E:滑块特殊加工
- 无记号:滑块无特殊加工
-
2
-
单支上银直线导轨组装的滑块数
-
单支上银直线导轨组装的滑块数
-
R
- 导轨固定方式:
- R/U:上锁式:上锁式螺栓孔,螺丝从导轨正上方从上往下锁紧。
- T:下锁式:下锁式螺丝孔,螺丝从导轨反面从下往上锁紧。
-
1600
-
导轨长度(单位:mm)
-
导轨长度(单位:mm)
-
E
- E:导轨特殊加工
- 无记号:导轨无特殊加工
-
ZA
- 预压力:预压力是预先给与钢珠负荷力,亦即加大钢珠直径,利用钢珠与珠道之间负向间隙给与预压,此举能提高直线导轨的刚性及消除间隙;提高预压力可增加直线导轨刚性。但小规格建议选用轻预压以下预压,以避免因预压选用过重降低其使用寿命。
-
预压等级 标记 预压力 使用条件 普通间隙 Z0 0~0.02C 负荷方向固定且冲击小,精度要求低 轻预压 ZA 0.03~0.05C 轻负荷且要求高精度 中预压 ZB 0.06C~0.08C 刚性要求,且有震动,冲击之的使用环境
-
P
- 精度:EG直线导轨的精度,分为普通(C),高(H),精密(P),超精密(SP),超高精密(UP)
-
型号 EG-15,20单位(mm) 精度等级 普通(C) 高级(H) 精密(P) 超精密(SP) 超高精密(UP) 高度H的容许尺寸误差 ±0.1 ±0.03 0
-0.030
-0.0150
-0.008高度N的容许尺寸误差 ±0.1 ±0.03 0
-0.030
-0.0150
-0.008成对高度H的相互误差 0.02 0.01 0.006 0.004 0.003 成对高度N的相互误差 0.02 0.01 0.006 0.004 0.003 滑块C面对导轨A面的行走平行度
滑块D面对导轨B面的行走平行度 -
型号 EG-25,30,35(单位:mm) 精度等级 普通(C) 高级(H) 精密(P) 超精密(SP) 超高精密(UP) 高度H的容许尺寸误差 ±0.1 ±0.04 0
-0.040
-0.020
-0.01高度N的容许尺寸误差 ±0.1 ±0.04 0
-0.040
-0.020
-0.01成对高度H的相互误差 0.02 0.015 0.007 0.005 0.003 成对高度N的相互误差 0.03 0.015 0.007 0.005 0.003 滑块C面对导轨A面的行走平行度
滑块D面对导轨B面的行走平行度
-
||
- 单轴导轨数目
- 注:单轴导轨数目若使用一支直线导轨则不写,两支标记为||,三支标记为|||,以此类推。
-
DD
-
标准防尘配备代码:一般无特别需求的作业环境下,若下列防尘配件需求时,请于产品型号后面加注代码。
- 无记号:标准防尘配备(刮油片+防尘片)
- ZZ:刮油片+金属刮板+防尘片
- DD:双刮油片+防尘片
- KK:双刮油片+金属刮板+防尘片
-
E2:E2自润式直线导轨配件,在端盖与刮油片之间带有润滑机构,HIWIN滑块*外端备有可拆换式油箱,其构造如下图所示。借由可拆换油箱提供润滑油至润滑机构,由润滑机构润滑导轨珠槽。
油箱内含有导油元件,其特定的立体状使HIWIN滑块在任意摆置或油量较少时均能接触到润滑油,而将油箱内的润滑油彻底吸出使用。E2自润式特点
- 节省成本:无需润滑管路系统与设备及减少油品成本
- 使用温度:-10°C至50°C,超出此范围请我司区域负责人联系。
- 清洁环保:无油品外漏污染与强制润滑时油品外贱之滤,适合对清洁度要求较高的环境保护使用
- 维护容易且长期使用:对正常使用者而言,在一般寿命内几乎不需任何维护工作。
- 使用安装灵活:滑块任意摆向均能正常润滑,无需安装方向限制
- 拆卸方便:卡式油箱设计,可以在机台上轻易拆换,进一步延长寿命
- 可选用相应的润滑油:可拆换式油箱可依据上银直线导轨使用环境的不同装置适用的润滑油
- 特殊环境使用:如粉尘环境、暴露在恶劣天气环境和用水环境等,配合HIWIN滑块封入油脂使用可达到更佳的润滑效果。
- 选用标记:在选用型号规格后面加注/E2,例如:EGH25CC2R1600ZAP||+ZZ/E2.
- 备注:E2自润式配件在出厂时已经装入黏度等级为ISO VG680的润滑油,此润滑油是以合成碳氢(PAO)为基础油的全合成润滑油,此润滑油抗腐蚀防锈,高粘度指数,在极高或极低温度操作环境均有*的性能。
-
SE金属端盖配件:全部配件采用金属件。(若油需要刮油片亦可以选用耐高温橡胶材质),可耐高温,其耐热温度达到150°C。可用在扩散炉、焊接机等半导体设备,热处理设备、真空环境用途(无橡胶、橡胶制品的气体释出)。
SE型式金属端盖直线导轨选用时,在型号规格后面加注/SE,例如:EGH25CC2R1600ZAP|| + /SE
-
RC直线导轨强化型螺栓盖:是导轨配件,RC螺栓盖为两件式组合,结合一硬质塑胶主体和一软质O型环。硬质塑胶主体是使用具有出色的耐油性和耐磨耗性的特殊合成树脂制成,软质O型环具有出色的耐油性和具有极佳弹性的合成橡胶制成的,RC螺栓盖构造图如下所示:
SE型式金属端盖直线导轨选用时,在型号规格后面加注/SE,例如:EGH25CC2R1600ZAP|| + /RC 单出导轨型号加注RC 例如:EGR25R16000P+RC
-
